ZW型无堵塞自吸式排污泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

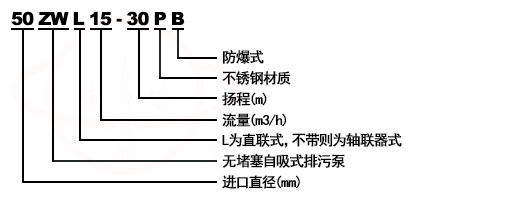

型号意义

ZW型无堵塞自吸式排污型号意义

产品简介
ZW型无堵塞自吸式排污泵是集自吸和无堵塞排污于一体,采用轴向回流的形式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程,河塘养殖粪便处理,沉淀废矿杂质,轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。
该泵具有结构简单,自吸性能好,(自吸高度可达5m),排污能力强,高效节能,维修方便(完全可替代WQ、QW潜污泵)等特点,在污水泵系列产品具有广阔的应用市场发展前景

产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;

产品用途
ZW型无堵塞自吸式排污适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

工作条件
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃
2、介质PH值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.

结构及工作原理说明
ZW型无堵塞自吸式排污,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

结构示意图

序号	名称	序号	名称
1	进口接管	9	叶轮
2	进口法兰	10	械密封
3	进口阀座	11	挡水圈
4	加水阀门	12	承座
5	出口接管	13	泵轴
6	泵体	14	轴承盖
7	气液分离管	15	底盖板
8	后盖	16	螺栓

性能参数

型号	流量	扬程	电机功率	转速	效率	(NPSH)必需蚀余量
型号	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW25-8-15	8	15	2.2	2900	45	2
ZW32-10-20	10	20	2.2	2900	45	2.5
ZW40-20-15	20	15	2.2	2900	45	2.5
ZW40-15-30	15	30	3	2900	48	2.5
ZW50-10-20	10	20	2.2	2900	45	2.5
ZW50-20-15	20	15	2.2	2900	45	2.5
ZW50-18-22	18	22	3	2900	48	2.5
ZW50-15-30	15	30	3	2900	48	2.5
ZW65-30-18	30	18	4	2900	45	2.5
ZW65-20-30	20	30	5.5	2900	45	2.5
ZW65-25-40	25	40	7.5	2900	50	3
ZW80-40-16	40	16	4	1450	50	3
ZW80-65-25	65	25	7.5	2900	50	3
ZW80-80-35	80	35	15	2900	45	3
ZW80-50-60	50	60	22	2900	55	3
ZW80-80-45	80	45	22	2900	55	3
型号	流量	扬程	电机功率	转速	效率	(NPSH)必需蚀余量
型号	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW100-80-20	80	20	7.5	1450	53	4
ZW100-100-15	100	15	7.5	1450	50	4
ZW100-100-20	100	20	11	1450	53	4
ZW100-100-30	100	30	22	2900	53	4
ZW100-80-45	80	45	30	2900	55	4
ZW100-80-60	80	60	37	290	53	4
ZW100-80-80	80	80	45	2900	50	4
ZW125-120-20	120	20	15	1450	55	4.5
ZW150-200-15	200	15	15	1450	60	5
ZW150-200-20	200	20	22	1450	60	5
ZW150-200-28	200	28	30	1450	65	5
ZW150-400-25	400	25	55	1450	45	5
ZW150-180-40	180	40	55	1450	65	5
ZW200-280-12	280	12	22	1450	62	5
ZW200-300-18	300	18	37	1450	59	5
ZW200-300-25	300	25	45	1450	55	5
ZW200-280-28	280	28	55	1450	61	5
ZW250-400-22	400	22	55	1450	65	5
ZW300-800-14	800	14	55	1450	61	5
型号	流量	扬程	电机功率	转速	效率	(NPSH)必需蚀余量
型号	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)

启动前的准备运行
1、检查泵底座、轴承器、轴承座等连接部位的坚固件有否松动？如有松动应固紧。
2、用手转动联轴器是否有卡逞或异声等现象？
3、打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
4、接上电源试转一下,人电机端看,为顺时针转向。(严禁反转)
5、开机工作,观摩泵运行是否正常？若有异常现象,应找出原因,加以排除。

故障分析及其排除方法

故障	原因	排除方法
泵不出水	1、泵体内未加储液或储液不足 2、吸入管路漏气 3、电压过低 4、吸程太高或及吸入管路太长 5、机械密封泄漏过大	1、加足 2、消除管路漏气现象 3、调整电压 4、降低吸程或缩短管路 5、修理或更换
泵出水不足	1、因使用不当,叶轮流道或吸入管路被堵塞 2、叶轮磨损严重 3、功率不足转速太低	1、消除堵塞物 2、更换叶轮 3、调整至额定转速
泵噪音、振动过大	1、底脚不稳 2、轴承磨损严重 3、泵与电机主轴不同轴	1、加固 2、更换轴承 3、调整同轴度
轴承温度过高	1、润滑指变质或干燥 2、轴承损坏	1、更换润滑脂 2、更换
泵泄漏	1、联接螺栓松动 2、密封件磨损	1、固紧 2、更换
