XBD-L立式单级消防泵组

产品型号：

提交咨询

 点击立刻咨询

产品介绍

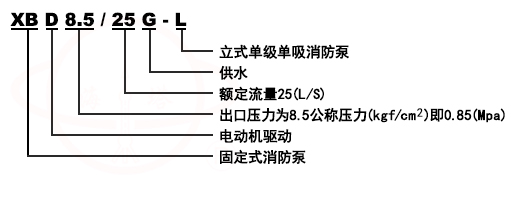

型号意义
XBD-CDL立式多级稳压消防泵组型号意义

产品简介
XBD-L立式单级消防泵组是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-2006《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
具有高效率、低噪声、耐轻度腐蚀及结构紧凑、外形美观、体积小、重量轻、使用维护方便、密封性能可靠等特点。
产品通过国家强制性认证CCCF，一对一AB签。

产品特点
XBD-L立式单级消防泵组主要用于消防系统管道增压送水及设备配套等场合。

使用条件
XBD-L立式单级消防泵组由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座便于安装,增加泵运行稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计,管路配套方便。

结构示意图

序号	名称	序号	名称
1	泵体	6	泵盖
2	叶轮	7	机械密封
3	叶轮螺母	8	挡水圈
4	放气阀	9	电机
5	螺塞

性能参数

序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
1	XBD4.5/10G-L	65	10	0.45	7.5	2900
2	XBD5.5/10G-L	65	10	0.55	7.5	2900
3	XBD6.5/10G-L	65	10	0.65	11	2900
4	XBD7.5/10G-L	65	10	0.75	11	2900
5	XBD8.0/10G-L	65	10	0.8	15	2900
6	XBD9.0/10G-L	65	10	0.9	18.5	2900
7	XBD10.0/10G-L	65	10	1	18.5	2900
8	XBD11.0/10G-L	65	10	1.1	22	2900
9	XBD11.5/10G-L	65	10	1.15	22	2900
10	XBD12.0/10G-L	65	10	1.2	30	2900
11	XBD13.0/10G-L	65	10	1.3	30	2900
12	XBD3.5/15G-L	80	15	0.35	7.5	2900
13	XBD4.5/15G-L	80	15	0.45	11	2900
14	XBD5.5/15G-L	80	15	0.55	15	2900
15	XBD6.5/15G-L	80	15	0.65	15	2900
16	XBD7.5/15G-L	80	15	0.75	18.5	2900
17	XBD8.5/15G-L	80	15	0.85	22	2900
18	XBD10.0/15G-L	80	15	1	30	2900
19	XBD11.0/15G-L	80	15	1.1	30	2900
20	XBD11.5/15G-L	80	15	1.15	30	2900
21	XBD12.0/15G-L	80	15	1.2	37	2900
22	XBD13.0/15G-L	80	15	1.3	37	2900
23	XBD14.0/15G-L	80	15	1.4	45	2900
24	XBD15.0/15G-L	80	15	1.5	55	2900
25	XBD3.2/20G-L	100	20	0.32	11	2900
26	XBD4.1/20G-L	100	20	0.41	15	2900
27	XBD4.5/20G-L	100	20	0.45	18.5	2900
28	XBD5.5/20G-L	100	20	0.55	22	2900
29	XBD6.0/20G-L	100	20	0.6	22	2900
30	XBD6.5/20G-L	100	20	0.65	30	2900
31	XBD7.5/20G-L	100	20	0.75	30	2900
32	XBD8.0/20G-L	100	20	0.8	37	2900
33	XBD9.0/20G-L	100	20	0.9	37	2900
34	XBD9.5/20G-L	100	20	0.95	45	2900
35	XBD10.5/20G-L	100	20	1.05	45	2900
36	XBD11.0/20G-L	100	20	1.1	55	2900
37	XBD12.0/20G-L	100	20	1.2	55	2900
38	XBD12.5/20G-L	100	20	1.25	55	2900
39	XBD13.0/20G-L	100	20	1.3	55	2900
40	XBD13.5/20G-L	100	20	1.35	55	2900
41	XBD14.0/20G-L	100	20	1.4	75	2900
42	XBD15.0/20G-L	100	20	1.5	75	2900
43	XBD15.8/20G-L	100	20	1.58	90	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
44	XBD3.4/25G-L	100	25	0.34	15	2900
45	XBD4.0/25G-L	100	25	0.4	15	2900
46	XBD4.6/25G-L	100	25	0.46	18.5	2900
47	XBD5.5/25G-L	100	25	0.55	22	2900
48	XBD6.5/25G-L	100	25	0.65	30	2900
49	XBD7.5/25G-L	100	25	0.75	30	2900
50	XBD8.5/25G-L	100	25	0.85	37	2900
51	XBD9.5/25G-L	100	25	0.95	45	2900
52	XBD10.5/25G-L	100	25	1.05	45	2900
53	XBD11.0/25G-L	100	25	1.1	55	2900
54	XBD12.0/25G-L	100	25	1.2	55	2900
55	XBD12.5/25G-L	100	25	1.25	75	2900
56	XBD13.5/25G-L	100	25	1.35	75	2900
57	XBD14.5/25G-L	100	25	1.45	75	2900
58	XBD15.8/25-L	100	25	1.58	90	2900
59	XBD3.2/30G-L	100	30	0.32	15	2900
60	XBD3.8/30G-L	100	30	0.38	15	2900
61	XBD4.5/30G-L	100	30	0.45	18.5	2900
62	XBD5.0/30G-L	100	30	0.5	22	2900
63	XBD5.5/30G-L	100	30	0.55	22	2900
64	XBD6.0/30G-L	100	30	0.6	30	2900
65	XBD7.0/30G-L	100	30	0.7	30	2900
66	XBD7.5/30G-L	100	30	0.75	30	2900
67	XBD8.0/30G-L	100	30	0.8	37	2900
68	XBD8.5/30G-L	100	30	0.85	37	2900
69	XBD9.0/30G-L	100	30	0.9	45	2900
70	XBD10.5/30G-L	100	30	1.05	45	2900
71	XBD11.0/30G-L	100	30	1.1	55	2900
72	XBD12.0/30G-L	100	30	1.2	55	2900
73	XBD12.5/30G-L	100	30	1.25	75	2900
74	XBD14.0/30G-L	100	30	1.4	75	2900
75	XBD15.0/30G-L	100	30	1.5	90	2900
76	XBD15.8/30G-L	100	30	1.58	110	2900
77	XBD2.9/40G-L	125	40	0.29	18.5	2900
78	XBD3.5/40G-L	125	40	0.35	22	2900
79	XBD4.5/40G-L	125	40	0.45	30	2900
80	XBD5.5/40G-L	125	40	0.55	37	2900
81	XBD6.0/40G-L	125	40	0.6	37	2900
82	XBD6.5/40G-L	125	40	0.65	37	2900
83	XBD7.0/40G-L	125	40	0.7	45	2900
84	XBD7.5/40G-L	125	40	0.75	45	2900
85	XBD8.0/40G-L	125	40	0.8	55	2900
86	XBD9.0/40G-L	125	40	0.9	55	2900
87	XBD10.0/40G-L	125	40	1	75	2900
88	XBD11.0/40G-L	125	40	1.1	75	2900
89	XBD12.0/40G-L	150	40	1.2	75	2900
90	XBD13.0/40G-L	150	40	1.3	75	2900
91	XBD14.0/40G-L	150	40	1.4	90	2900
92	XBD15.0/40G-L	150	40	1.5	110	2900
93	XBD15.8/40G-L	150	40	1.58	132	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
94	XBD3.0/50G-L	125	50	0.3	22	2900
95	XBD4.0/50G-L	125	50	0.4	30	2900
96	XBD5.0/50G-L	125	50	0.5	37	2900
97	XBD5.5/50G-L	125	50	0.55	37	2900
98	XBD6.0/50G-L	125	50	0.6	45	2900
99	XBD6.5/50G-L	125	50	0.65	45	2900
100	XBD7.0/50G-L	125	50	0.7	55	2900
101	XBD8.0/50G-L	125	50	0.8	55	2900
102	XBD9.0/50G-L	125	50	0.9	75	2900
103	XBD10.0/50G-L	125	50	1	75	2900
104	XBD11.0/50G-L	125	50	1.1	90	2900
105	XBD12.0/50G-L	125	50	1.2	90	2900
106	XBD13.0/50G-L	150	50	1.3	90	2900
107	XBD14.0/50G-L	150	50	1.4	110	2900
108	XBD15.0/50G-L	150	50	1.5	132	2900
109	XBD15.8/50G-L	150	50	1.58	160	2900
110	XBD3.2/60G-L	150	60	0.32	30	2900
111	XBD4.0/60G-L	150	60	0.4	37	2900
112	XBD5.0/60G-L	150	60	0.5	45	2900
113	XBD6.0/60G-L	150	60	0.6	55	2900
114	XBD7.0/60G-L	150	60	0.7	55	2900
115	XBD8.0/60G-L	150	60	0.8	75	2900
116	XBD9.0/60G-L	150	60	0.9	75	2900
117	XBD10.0/60G-L	150	60	1	90	2900
118	XBD10.2/60G-L	150	60	1.02	110	2900
119	XBD11.0/60G-L	150	60	1.1	110	2900
120	XBD12.0/60G-L	150	60	1.2	110	2900
121	XBD13.0/60G-L	150	60	1.3	132	2900
122	XBD14.0/60G-L	150	60	1.4	160	2900
123	XBD15.0/60G-L	150	60	1.5	160	2900
124	XBD3.2/70G-L	150	70	0.32	37	2900
125	XBD4.0/70G-L	150	70	0.4	45	2900
126	XBD5.0/70G-L	150	70	0.5	55	2900
127	XBD6.0/70G-L	150	70	0.6	75	2900
128	XBD7.0/70G-L	150	70	0.7	90	2900
129	XBD8.0/70G-L	150	70	0.8	90	2900
130	XBD9.0/70G-L	150	70	0.9	90	2900
131	XBD10.0/70G-L	150	70	1	110	2900
132	XBD11.0/70G-L	150	70	1.1	110	2900
133	XBD12.0/70G-L	150	70	1.2	132	2900
134	XBD13.0/70G-L	150	70	1.3	160	2900
135	XBD3.2/80G-L	200	80	0.32	45	2900
136	XBD4.0/80G-L	200	80	0.4	45	2900
137	XBD5.0/80G-L	200	80	0.5	55	2900
138	XBD5.8/80G-L	200	80	0.58	90	2900
139	XBD6.0/80G-L	200	80	0.6	75	2900
140	XBD7.0/80G-L	200	80	0.7	90	2900
141	XBD8.0/80G-L	200	80	0.8	110	2900
142	XBD9.0/80G-L	200	80	0.9	110	2900
143	XBD10.0/80G-L	200	80	1	132	2900
144	XBD11.0/80G-L	200	80	1.1	132	2900
145	XBD11.3/80G-L	200	80	1.13	185	2900
146	XBD7.2/90G-L	200	90	0.72	110	2900
147	XBD8.4/90G-L	200	90	0.84	132	2900
148	XBD9.0/90G-L	200	90	0.9	160	2900
149	XBD10.0/90G-L	200	90	1	160	2900
150	XBD11.0/90G-L	200	90	1.1	185	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min

附件安装方法
一、硬性联接

1、直接安装1进口阀门2直管3弯管4直管5进管6弯管7直管8出口阀门

2、联接板安装1进口阀门2直管3弯管4直管5联接板6直管7弯管8直管9出口阀门

二、柔性联接

1、联接板,加隔振器安装1进口阀门2挠性接头3弯管4直管5联接板6隔振器7直管8弯管9挠性接头10出口阀门

2、联接板,加隔振器安装1进口阀门2挠性接头3直管4联接板5隔振器6直管7出口阀门

易损件(机械密封及轴承)

电机功率	轴承	机械密封
0.18KW、0.12KW	201	104-12
0.25KW、0.37KW	202	104-14
0.55KW、0.75KW、1.1KW-2	204	109-18
1.1KW-4、 1.5KW、2.2KW-2	205	109-20
2.2KW-4、3KW	206	109-25
4KW	306	109-25
5.5KW、7.5KW-2、7.5KW-4	308	109-25
11KW、15KW、 18.5KW-2、22KW-2	309	109-35
18.5KW-4、22KW-4	311	109-45
30KW、37KW-2	312	109-45
37KW-4、45KW	313	109-45
55KW、75KW-2、90KW-2	314	109-55

管路损耗参考表

管径mm	流量(L/S)
管径mm	1	2	4	6	8	10
25	3.2	13
38	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
75		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.					80	90
125				0.2	0.4	0.6	1.3	2.7	4.1	5.9	10.						100	110
150					0.1	0.2	0.5	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.1	0.2	0.5	0.7	1.0	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.1	0.2	0.3	0.5	0.9	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.1	0.1	0.2	0.3	0.5	0.7	0.9	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	5.2
300										0.1	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.9	1.1	1.3	1.5	2.0	2.4	3.0

阀及弯管折合直管长度

种类	折合直管直径倍数	备注
全开闸阀	12	未畅开加倍
标准弯管	25
逆止阀	100
底阀	100	部分堵塞加倍

一定管路直么之流量限制

管路直径流量流速mmL/Sm/s2512.04382.51.69504.172.12656.672.017510.02.2610018.42.33

管路直径流量流速mmL/Sm/s12530.02.4415043.02.4517560.02.4920083.32.69250133.32.72300192.02.71

故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体,泵腔内有空气。 e、进口供水不足,吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。	a、检查,去除阻塞物 b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。
2、水泵流量不足	a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损	a、先按1.排除 b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。
3、功率过大	a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。	a、调节流量关小出口阀门。 b、降低 c、更换叶轮
4、杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。	a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。
5、电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
6、水泵漏水	a、机械密封磨损。 b、水泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、坚固。
