DBY电动隔膜化工泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

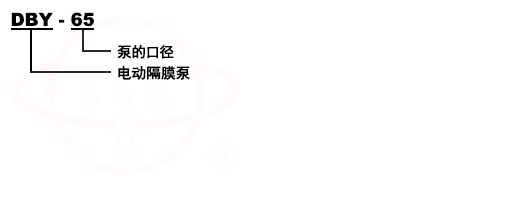

型号意义

DBY电动隔膜化工泵型号意义

产品简介
DBY电动隔膜化工泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY电动隔膜化工泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY电动隔膜化工泵是本厂生产的一种新型输送机械,采用电动机通过减速机减速驱动,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能以抽光吸尽。其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。
本厂目前已形成系列化生产,共有八种规格通径:
φ 10mm( 3/8'' )
φ 15mm ( 1/2'' )
φ 25mm ( 1'' )
φ 40mm ( 11/2'' )
φ 50mm ( 2'' )
φ 65mm ( 21/2'' )
φ 80mm ( 3'')
φ 100mm ( 4'' )
五种材质：DBY铸铁电动隔膜化工泵、DBY不锈钢电动隔膜化工泵、DBY铝合金电动隔膜化工泵、DBY工程塑料电动隔膜泵、DBY流体衬氟电动隔膜化工泵。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座,以满足不同客户的需要。
DBY电动隔膜化工泵自投厂以来,已被众多石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽用各种常规泵不能抽吸的介质,均取得了满意的效果。
DBY电动隔膜化工泵注意事项:DBY电动隔膜化工泵工作时先打开出口阀,在工作时严禁关闭出口阀门。

主要特点
1、DBY电动隔膜化工泵不需灌引水,自动能力达7米以上。
2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
4、体积小重量轻：由于彩用了行星摆线传动结构,故使泵型获得小尺寸如与同类型泵来比较,其体积重量均下降一半左右。
5、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(B3b)两种。

工作原理
电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)
隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

DBY电动隔膜化工泵工作原理

安装与使用方法

DBY电动隔膜化工泵安装和使用方法

1. 泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2. 泵吸油漆、树胶、颜料。
3. 粘合剂和胶水、全部种类可用泵吸取。
4. 各种瓦、瓷、砖器及陶器釉浆。
5. 油井钻好后,用泵吸沉积物及灌浆。
6. 泵吸各种乳剂和填料。
7. 泵吸各种污水。
8. 用泵为油轮,驳船清仓吸取仓内污水。
9. 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10. 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11. 各种橡胶浆。
12. 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13. 各种剧毒、易燃、易挥发液体。
14. 各种强酸、强碱、强腐蚀液体。
15. 作为各种固液体分离设备的前级送压装置
      隔膜泵材质：铸铁、铝合金、不锈钢、、衬四氟 F46 、衬胶。
      隔膜片材质：丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚全氟乙烯F46。
      密封球材质：丁晴橡胶、氯丁橡胶、聚四氟乙烯、不锈钢、陶瓷。
      密封球座材质：丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯

主要用途
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器轴浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖密。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

性能参数

型号	流量	扬程	吸程	电机功率	出口压力			泵进出口尺寸	重量	允许通过颗粒直径
型号	m3/h	m	m	KW	kgf/cm2	铸铁	不锈钢	泵进出口尺寸	kg	mm
DBY-10	0.5	30	3	0.55	3	90	150	3/8"丝扣	50	1
DBY-15	0.75	30	3	0.55	3	90	150	1/2“丝扣	50	1
DBY-25	3.5	30	4	1.5	3	90	150	1”丝扣	170	2.5
DBY-40	4.5	30	4	2.2	3	90	150	1 1/2“丝扣	180	4.5
DBY-50	6.5	30	4.5	4	3	90	150	50mm法兰	400	8
DBY-65	8	30	4.5	4	3	90	150	65mm法兰	400	8
DBY-80	16	30	5	5.5	3	90	150	80mm法兰	610	10
DBY-100	20	30	5	5.5	3	90	150	100mm法兰	610	10

如何正确使用隔膜
DBY电动隔膜化工泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种：
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃：,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

几种隔膜材质特性

	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋稀乙酯	×	×	×	○
醚	×	×	×
注：○--寿命较长,△--寿命一般,×--不可用、本表公从耐腐蚀性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。本泵出口处不能安装阀门,否则会损坏减速机。
