HYB-XJ-*系列消防电气控制装置(消防泵自动巡检控制设备)

产品型号：

提交咨询

 点击立刻咨询

产品介绍

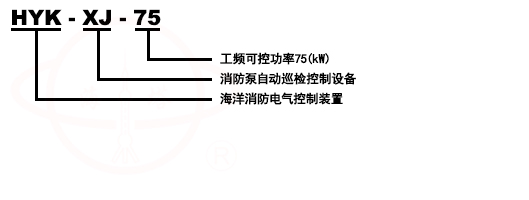

型号意义
HYB-XJ-*系列消防电气控制装置(消防泵自动巡检控制设备)

前言
HYB-XJ-*系列消防电气控制装置(消防泵自动巡检控制设备)是经过国家3CF认证通过，依据GB 16806-2006《消防联动控制系统》、CNCA-C18-01：2014《强制性产品认证实施规则火灾报警产品》、CCCF-HZBJ-01《强制性产品认证实施细则火灾报警产品火灾探测报警产品》检验，经检验，所有HYK-XF-*消防电气控制装置系列产品检验项目符合GB 16806-2006《消防联动控制系统》要求，为合格产品！

产品特性描述
外形尺寸：1600*800*400-2200*1000*500；
断路器额定电流：63A-400A；
外壳材质：金属；
输出电压：380V；
显示器件：指示灯、液晶显示器；
具有手动和自动控制方式；
具有故障报警功能。

技术参数

序号	型号	控制方式	启动方式	低频可控	工频可控	柜体尺寸	认证
1	HYB-XJ-22	一控六	星三角	37KW	22KW	1600800400	国家3CF认证
2	HYB-XJ-30/6	一控六	星三角	45KW	30KW	1600800400	国家3CF认证
3	HYB-XJ-30/4	一控四	星三角	45KW	30KW	1600800400	国家3CF认证
4	HYB-XJ-37	一控六	星三角	55KW	37KW	1800800500	国家3CF认证
5	HYB-XJ-45	一控六	星三角	75KW	45KW	1800800500	国家3CF认证
6	HYB-XJ-45/4	一控四	星三角	75KW	45KW	1800800500	国家3CF认证
7	HYB-XJ-55	一控六	星三角	90KW	55KW	2000800500	国家3CF认证
8	HYB-XJ-75	一控六	软启动	110KW	75KW	22001000500	国家3CF认证
9	HYB-XJ-75/4	一控四	软启动	110KW	75KW	22001000500	国家3CF认证
10	HYB-XJ-110	一控四	软启动	160KW	110KW	22001000500	国家3CF认证

故障原因及排除方法

故障原因	故障现象	原因分析	处理方法
不能正常工作	不能开启电机	1、三相电源进线没电或缺相 2、控制电路熔断器熔断 3、控制电路接触器损坏	1、检查三相进线 2、检查熔断器 3、更换接触器
漏水	漏水灯亮	1、泵体泄漏 2、BD控制线路板元件损坏 3、控制电路电源变压器损坏	1、修泵 2、仔细检查线路板 3、检查电源变压器变压器初级380V次级12V
过载	过载灯亮	1、电机过载 2、叶轮被杂物卡住 3、热断电器参数整定不准确	1、检查电机 2、清洗泵体流道 3、重新整定热继电路参数
超温	超温灯亮	水池缺水	调整池球位置
液位自动控制不工作	手动工作正常自动不工作	浮球故障	更换浮球
自耦减压工作不正常	自耦减压能启动, 但不能转换到全压运行且启动时间较长, 延时切断减压电源 (保护电路工作)	1、电流~时间转换继电器故障 2、转换电路中间继电器线圈损坏 3、接触器损坏 4、时间继电器线圈损坏	仔细检查,更换
自耦减压不工作	不能启动电机	1、JD1-A线圈损坏 2、时间继电器损坏	仔细检查,更换
备用泵不能自动投入	1、潜污泵主用泵损坏, 备用泵不能自动投入 2、主用泵损坏, 备用泵不能自动切入工作	1、备用泵控制浮球损坏 2、故障时间继电器(AH3-3-10S)	1、更换浮球 2、更换时间继电器
Y-△降压不工作	1、能启动电机, 但不能转换到全压工作 2、不能启动电机	1、转换时间继电器损坏 2、接触器IXC损坏	1、仔细检查,更换 2、仔细检查,更换
