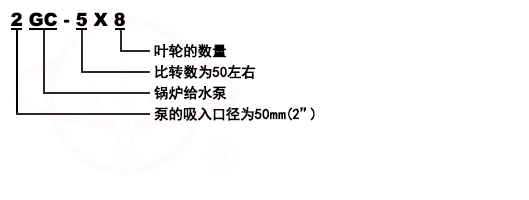

1 | 轴套螺母 | 2 | 轴承盖 | 3 | 轴承 | 4 | 轴承体甲 | 5 | 轴套甲 | 6 | 填料压盖 | 7 | 填料环 |
8 | 密封环 | 9 | 进水段 | 10 | 叶轮 | 11 | 中段 | 12 | 回水管 | 13 | 出水段 | 14 | 平衡环 |
15 | 平衡盘 | 16 | 尾盖 | 17 | 轴套乙 | 18 | 轴 | 19 | 园螺母 | 20 | 拉紧螺栓 |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg | ||
11/2GC-5 | 2 | 6 | 1.66 | 46 | 2950 | 2 | 3 | 38 | 3.7 | 136 | 135 |
11/2GC-5 | 3 | 6 | 1.66 | 69 | 2920 | 3 | 4 | 38 | 3.7 | 136 | 147 |
11/2GC-5 | 4 | 6 | 1.66 | 92 | 2920 | 4 | 5.5 | 38 | 3.7 | 136 | 174 |
11/2GC-5 | 5 | 6 | 1.66 | 115 | 2920 | 5 | 7.5 | 38 | 3.7 | 136 | 204 |
11/2GC-5 | 6 | 6 | 1.66 | 138 | 2920 | 6 | 7.5 | 38 | 3.7 | 136 | 212 |
11/2GC-5 | 7 | 6 | 1.66 | 161 | 2920 | 7 | 7.5 | 38 | 3.7 | 136 | 220 |
11/2GC-5 | 8 | 6 | 1.66 | 184 | 2920 | 8 | 11 | 38 | 3.7 | 136 | 271 |
11/2GC-5 | 9 | 6 | 1.66 | 207 | 2920 | 9 | 15 | 38 | 3.7 | 136 | 292 |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg | ||
2GC-5 | 2 | 10 | 2.8 | 64 | 2950 | 4.4 | 7.5 | 39.6 | 4.7 | 166 | 258 |
2GC-5 | 3 | 10 | 2.8 | 96 | 2950 | 6.6 | 11 | 39.6 | 4.7 | 166 | 309 |
2GC-5 | 4 | 10 | 2.8 | 128 | 2950 | 8.8 | 15 | 39.6 | 4.7 | 166 | 389 |
2GC-5 | 5 | 10 | 2.8 | 160 | 2950 | 11.0 | 15 | 39.6 | 4.7 | 166 | 414 |
2GC-5 | 6 | 10 | 2.8 | 192 | 2950 | 13.2 | 18.5 | 39.6 | 4.7 | 166 | 512 |
2GC-5 | 7 | 10 | 2.8 | 224 | 2950 | 15.4 | 22.0 | 39.6 | 4.7 | 166 | 531 |
2GC-5 | 8 | 10 | 2.8 | 256 | 2950 | 17.6 | 30.0 | 39.6 | 4.7 | 166 | 589 |
2GC-5 | 9 | 10 | 2.8 | 288 | 2950 | 19.8 | 30.0 | 39.6 | 4.7 | 166 | 609 |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg | ||
21/2GC-3.5 | 7 | 10 | 2.8 | 336 | 2950 | 26 | 37 | 35 | 3.3 | 198 | 967 |
21/2GC-3.5 | 8 | 10 | 2.8 | 384 | 2950 | 30 | 45 | 35 | 3.3 | 198 | 1065 |
21/2GC-3.5 | 9 | 10 | 2.8 | 432 | 2950 | 33.7 | 55 | 35 | 3.3 | 198 | 1097 |
21/2GC-3.5 | 10 | 10 | 2.8 | 480 | 2950 | 37.5 | 55 | 35 | 3.3 | 198 | 1179 |
21/2GC-3.5 | 11 | 10 | 2.8 | 528 | 2950 | 41.5 | 75 | 35 | 3.3 | 198 | 1252 |
21/2GC-3.5 | 12 | 10 | 2.8 | 576 | 2950 | 45 | 75 | 35 | 3.3 | 198 | 1324 |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg | ||
21/2GC-6 | 2 | 15 | 4.2 | 62 | 2950 | 5.8 | 7.5 | 43.7 | 5 | 168 | 258 |
21/2GC-6 | 3 | 15 | 4.2 | 93 | 2950 | 8.7 | 15 | 43.7 | 5 | 168 | 309 |
21/2GC-6 | 4 | 15 | 4.2 | 124 | 2950 | 11.6 | 18.5 | 43.7 | 5 | 168 | 389 |
21/2GC-6 | 5 | 15 | 4.2 | 155 | 2950 | 14.5 | 22.0 | 43.7 | 5 | 168 | 494 |
21/2GC-6 | 6 | 15 | 4.2 | 186 | 2950 | 17.4 | 22.0 | 43.7 | 5 | 168 | 512 |
21/2GC-6 | 7 | 15 | 4.2 | 217 | 2950 | 20.2 | 30.0 | 43.7 | 5 | 168 | 563 |
21/2GC-6 | 8 | 15 | 4.2 | 248 | 2950 | 23.2 | 30.0 | 43.7 | 5 | 168 | 589 |
21/2GC-6 | 9 | 15 | 4.2 | 279 | 2950 | 26.1 | 37.0 | 43.7 | 5 | 168 | 785 |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N 千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg | ||
4GC-8 | 2 | 30 | 8.3 | 86 | 2950 | 13.8 | 22 | 51 | 4.6 | 192 | 503 |
4GC-8 | 3 | 30 | 8.3 | 129 | 2950 | 20.7 | 30 | 51 | 4.6 | 192 | 612 |
4GC-8 | 4 | 30 | 8.3 | 172 | 2950 | 27.6 | 45 | 51 | 4.6 | 192 | 835 |
4GC-8 | 5 | 30 | 8.3 | 215 | 2950 | 34.5 | 55 | 51 | 4.6 | 192 | 950 |
4GC-8 | 6 | 30 | 8.3 | 258 | 2950 | 41.4 | 55 | 51 | 4.6 | 192 | 1085 |
4GC-8 | 7 | 30 | 8.3 | 301 | 2950 | 48.3 | 75 | 51 | 4.6 | 192 | 1087 |
4GC-8 | 8 | 30 | 8.3 | 344 | 2950 | 55 | 75 | 51 | 4.6 | 192 | |
4GC-8 | 9 | 30 | 8.3 | 387 | 2950 | 62 | 90 | 51 | 4.6 | 192 | |
4GC-8 | 10 | 30 | 8.3 | 430 | 2950 | 69 | 100 | 51 | 4.6 | 192 | |
型号 | 级数 | 流量Q | 总扬程H | 转速n | 功率N 千瓦kw | 效率η | 汽蚀余量(NPSH) | 叶轮直径 | 重量 | ||
m3/h | L/S | m | r/min | 轴功率 | 电动机功率 | % | m | mm | Kg |
型号 | 级数 | A | B | C | E | H | I | J | K | L | M | N | O | P | Q | F | n-φd |
11/2GC-5 | 2 | 963 | 750 | 510 | 128 | 248 | 122.5 | 355 | 350 | 205 | 365 | 105 | 180 | 315 | 315 | 154 | 4-φ20 |
11/2GC-5 | 3 | 1033 | 805 | 535 | 125 | 248 | 172.5 | 355 | 358 | 205 | 405 | 115 | 190 | 355 | 355 | 154 | 4-φ20 |
11/2GC-5 | 4 | 1158 | 1010 | 715 | 135 | 248 | 222.5 | 360 | 393 | 205 | 415 | 135 | 210 | 365 | 365 | 47 | 4-φ20 |
11/2GC-5 | 5 | 1208 | 1010 | 715 | 135 | 248 | 272.5 | 360 | 393 | 205 | 415 | 135 | 210 | 365 | 365 | 97 | 4-φ20 |
11/2GC-5 | 6 | 1258 | 1010 | 715 | 135 | 248 | 322.5 | 360 | 393 | 205 | 415 | 135 | 210 | 365 | 365 | 147 | 4-φ20 |
11/2GC-5 | 7 | 1308 | 1060 | 715 | 135 | 248 | 372.5 | 360 | 393 | 205 | 415 | 135 | 210 | 365 | 365 | 147 | 4-φ20 |
11/2GC-5 | 8 | 1484 | 1280 | 785 | 170 | 248 | 422.5 | 395 | 470 | 205 | 470 | 165 | 255 | 365 | 420 | 95 | 4-φ20 |
11/2GC-5 | 9 | 1533 | 1280 | 785 | 170 | 248 | 472.5 | 395 | 470 | 205 | 470 | 165 | 255 | 365 | 420 | 145 | 4-φ20 |
型号 | 级数 | A | B | C | E | H | I | J | K | L | M | N | O | P | Q | F | n-φd |
2GC-5 | 2 | 1227 | 915 | 650 | 135 | 325 | 160 | 480 | 443 | 255 | 490 | 135 | 210 | 430 | 430 | 211 | 4-φ24 |
2GC-5 | 3 | 1412 | 1160 | 790 | 165 | 325 | 220 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 141 | 4-φ24 |
2GC-5 | 4 | 1412 | 1160 | 790 | 165 | 325 | 280 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 201 | 4-φ24 |
2GC-5 | 5 | 1532 | 1220 | 820 | 165 | 325 | 340 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 201 | 4-φ24 |
2GC-5 | 6 | 1637 | 1320 | 860 | 185 | 325 | 400 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 203 | 4-φ24 |
2GC-5 | 7 | 1722 | 1380 | 900 | 200 | 325 | 460 | 480 | 510 | 255 | 515 | 180 | 285 | 455 | 455 | 209 | 4-φ24 |
2GC-5 | 8 | 1887 | 1575 | 1000 | 240 | 325 | 520 | 525 | 580 | 255 | 585 | 200 | 310 | 440 | 525 | 150 | 4-φ24 |
2GC-5 | 9 | 1947 | 1575 | 1000 | 240 | 325 | 580 | 525 | 580 | 255 | 585 | 200 | 310 | 440 | 525 | 210 | 4-φ24 |
型号 | 级数 | A | B | C | E | H | I | J | K | L | M | N | O | P | Q | F | n-φd |
21/2GC-3.5 | 7 | 1937 | 1590 | 1030 | 225 | 385 | 470 | 608 | 598 | 295 | 600 | 200 | 310 | 540 | 540 | 195 | 4-φ24 |
21/2GC-3.5 | 8 | 1937 | 1675 | 1085 | 225 | 385 | 530 | 618 | 638 | 295 | 600 | 225 | 345 | 540 | 540 | 194 | 4-φ24 |
21/2GC-3.5 | 9 | 2212 | 1835 | 1170 | 265 | 385 | 590 | 643 | 683 | 295 | 600 | 250 | 385 | 540 | 610 | 192 | 4-φ24 |
21/2GC-3.5 | 10 | 2272 | 1895 | 1200 | 265 | 385 | 650 | 643 | 683 | 295 | 600 | 250 | 385 | 540 | 610 | 192 | 4-φ24 |
21/2GC-3.5 | 11 | 2402 | 2115 | 1280 | 320 | 385 | 710 | 675 | 750 | 295 | 715 | 280 | 410 | 530 | 655 | 131 | 4-φ24 |
21/2GC-3.5 | 12 | 2462 | 2115 | 1280 | 320 | 385 | 770 | 675 | 750 | 295 | 715 | 280 | 410 | 530 | 655 | 191 | 4-φ24 |
型号 | 级数 | A | B | C | E | H | I | J | K | L | M | N | O | P | Q | F | n-φd |
21/2GC-6 | 2 | 1227 | 915 | 650 | 135 | 325 | 160 | 480 | 443 | 255 | 490 | 135 | 210 | 430 | 430 | 211 | 4-φ24 |
21/2GC-6 | 3 | 1412 | 1160 | 790 | 165 | 325 | 220 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 141 | 4-φ24 |
21/2GC-6 | 4 | 1412 | 1160 | 790 | 165 | 325 | 280 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 201 | 4-φ24 |
21/2GC-6 | 5 | 1577 | 1320 | 860 | 185 | 325 | 340 | 485 | 490 | 255 | 480 | 165 | 255 | 430 | 430 | 143 | 4-φ24 |
21/2GC-6 | 6 | 1662 | 1380 | 900 | 200 | 325 | 400 | 480 | 510 | 255 | 515 | 180 | 285 | 455 | 455 | 149 | 4-φ24 |
21/2GC-6 | 7 | 1827 | 1575 | 1000 | 240 | 325 | 460 | 525 | 580 | 255 | 585 | 200 | 310 | 440 | 525 | 90 | 4-φ24 |
21/2GC-6 | 8 | 1887 | 1575 | 1000 | 240 | 325 | 520 | 525 | 580 | 255 | 585 | 200 | 310 | 440 | 525 | 150 | 4-φ24 |
21/2GC-6 | 9 | 1947 | 1575 | 1000 | 240 | 325 | 525 | 525 | 580 | 255 | 585 | 200 | 310 | 440 | 525 | 210 | 4-φ24 |
型号 | 级数 | A | B | C | E | H | I | J | K | L | M | N | O | P | Q | F | n-φd |
4GC-8 | 2 | 1552 | 1230 | 845 | 190 | 385 | 190 | 610 | 575 | 295 | 600 | 180 | 285 | 540 | 480 | 185 | 4-φ24 |
4GC-8 | 3 | 1732 | 1385 | 925 | 225 | 385 | 265 | 610 | 600 | 295 | 600 | 200 | 310 | 540 | 540 | 185 | 4-φ24 |
4GC-8 | 4 | 1847 | 1485 | 980 | 235 | 385 | 340 | 620 | 640 | 295 | 600 | 225 | 345 | 540 | 540 | 184 | 4-φ24 |
4GC-8 | 5 | 2037 | 1735 | 1105 | 265 | 385 | 415 | 645 | 685 | 295 | 665 | 250 | 385 | 540 | 605 | 117.5 | 4-φ24 |
4GC-8 | 6 | 2112 | 1735 | 1105 | 265 | 385 | 490 | 645 | 685 | 295 | 665 | 250 | 385 | 540 | 605 | 192.5 | 4-φ24 |
4GC-8 | 7 | 2257 | 1955 | 1215 | 300 | 385 | 565 | 675 | 750 | 295 | 720 | 280 | 410 | 540 | 660 | 116.5 | 4-φ24 |
4GC-8 | 8 | 2332 | 1955 | 1215 | 300 | 385 | 640 | 675 | 750 | 295 | 720 | 280 | 410 | 540 | 660 | 191.5 | 4-φ24 |
4GC-8 | 9 | 2457 | 2080 | 1295 | 325 | 385 | 715 | 675 | 750 | 295 | 720 | 280 | 410 | 540 | 660 | 191.5 | 4-φ24 |
尺寸 | 吸入法兰 | ||||
型号 | Dg | Do | D | n-do | |
11/2GC-5 | 40 | 115 | 145 | 4-φ18 | |
2GC-5 | 50 | 125 | 160 | 4-φ18 | |
21/2GC-6 | 65 | 145 | 180 | 8-φ18 |
故 障 | 原 因 | 解决办法 |
1.水泵不吸水、压力表及真空表的指针剧烈跳动 | 注入水泵的水不够,不管与仪表漏气。 | 再往水泵内注水,拧紧堵塞漏气处。 |
2.水泵不吸水,真空表表示高度真空 | 底阀没有打开或已经堵塞。 | 校正或更改底阀情况,或更改吸入管。 |
3.压力表有压力,然水泵仍不出水。 | 出水管阻力太大,旋转方向不对。 | 检查或缩短水管及检查电机.取下水管接头。 |
4.流量低于设计要求 | 水泵堵塞。 | 清洗水泵及管子,更换密封环。 |
5.水泵消耗的功率过大 | 填料压盖太紧,填料函发热。 | 放松填料压盖。 |
6.水泵内部声音反常、水泵不水 | 流量太大,吸水管内阻力过大。 | 增加出水管内阻力以减少流量。 |
7.水泵震动。 | 泵轴与机电不在同一中心线上,或泵轴歪斜, | 把水泵和电机的轴中心对准。 |
8.轴承过热 | 没有油。 | 加油.把轴中心线对准,检查或清洗轴承体。 |
