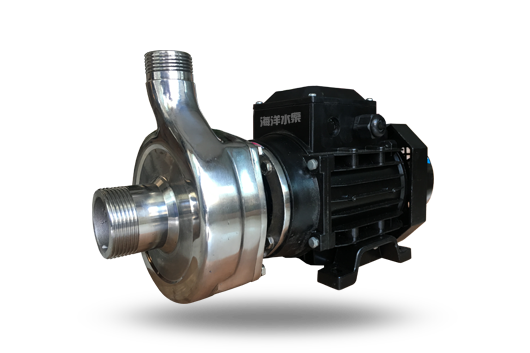

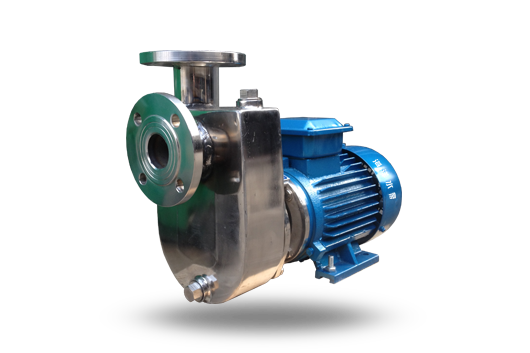

HYLZ不锈钢耐腐蚀离心化工自吸泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

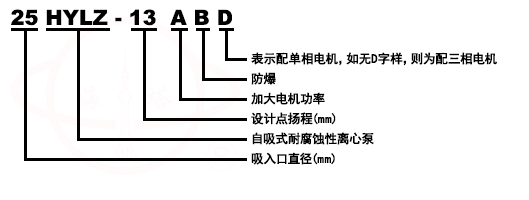

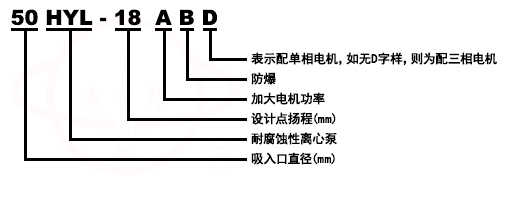

HYL不锈钢耐腐蚀离心化工自吸泵型号意义 HYLZ系列不锈钢耐腐蚀离心化工自吸泵型号意义

产品简介
HYL和HYLZ系列不锈钢耐腐蚀离心化工自吸泵是我公司自行研制的不锈钢耐腐蚀离心泵两系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形成,另外,泵与电机的联接方式又有直联式和带轴承托架式两种,所有泵的轴封均采用目前西德较先逆豹悬臂式技术的机械密封,由于我公司产品集优良结构、性能、造形于-身,兼过流零部件及连接架采用优质不锈钢材料制造。所以,不锈钢耐腐蚀泵系列产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等-系数列优点。

产品用途
HYL和HYLZ系列不锈钢耐腐蚀离心化工自吸泵可输送温度不高于120℃(直联式)或不高于l50℃(带轴承托架式),含(或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,HYLZ系列泵还具有自吸性能,两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

选用材料
1、过流零件及接架：lCrl8Ni9Ti不锈钢。
2、机械密封：静环：陶瓷(sic)。动环：石墨浸渍呋喃树脂。
3、橡胶结构件：氟橡胶。1Crl8Ni9Ti不锈钢。
4、如输送介质或使用条件与水泵配置材质不相配时,可另议配置其它材质。如过流零件配304,轴封可配聚四氟乙烯或其它种类的动静环等。

使用条件
1、HYL和HYLZ系列不锈钢耐腐蚀离心化工自吸泵的过流液体温度不得超过l20℃,轴承托架式泵的过流液体温度不得超过150℃。
2、由于到目前为止都没有-种适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件不应超出本泵材质的适用范围。
3、本产品提出的技术数据均以常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户做出适当调整。

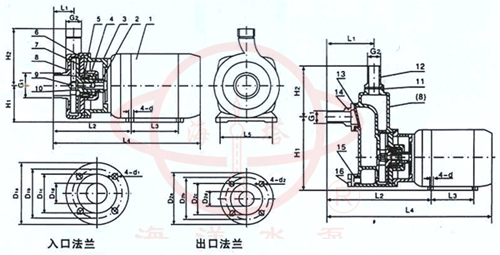

结构特点

序号	名称	序号	名称
1	电机	9	叶轮螺母
2	键	10	塑料密封垫圈
3	连接架	11	出口橡胶垫圈
4	泵盖	12	出水咀
5	机械密封	13	橡胶止回阀
6	O型橡胶圈	14	入水咀
7	叶轮	15	螺塞橡胶密封垫圈
8	泵体	16	螺塞

性能参数


型号三厢/380伏/50赫	型号单相/220伏/50赫	功率 (kW)	口径(mm)		效率 (%)	扬程H(m) 流量Q(m3/h)										汽蚀余量 (NPSH)(m)
型号三厢/380伏/50赫	型号单相/220伏/50赫	功率 (kW)	进口	出口	效率 (%)	扬程H(m) 流量Q(m3/h)										汽蚀余量 (NPSH)(m)
25HYL-8	25HYL-80	0.25	25	20	43	H Q	11 0.8	10 2.5	8 4	6 5.2	4 6.8	7 3.5				4.5
40HYL-13	40HYL-13D	0.55	40	25	45	H Q	15 3.5	14 5	13 6	12 7.5	10 9.5	8 11	6 12.5	5 13		3.5
40HYL-13A	40HYL-13AD	0.75	40	25	45	H Q	15 3.5	14 5	13 6	12 7.5	10 9.5	8 11	6 12.5	5 13		3.5
50HYL-18		1.5	50	40	52	H Q	22 3	21 5.5	20 9	18 13	16 16	14 18	12 20	10 21		3.5
50HYL-22		2.2	50	40	55	H Q	27 7	26 10.5	24 16	22 19	20 22	18 23.8	16 26	14 27	12 28.5	3.5
50HYL-25		3	50	40	56	H Q	30 12.5	28 18.5	26 22	25 23	24 24.5	22 26	20 27.5	18 29.5	16 31	3.5


型号三厢/380伏/50赫	型号单相/220伏/50赫	功率 (kW)	口径(mm)		效率 (%)	扬程H(m) 流量Q(m3/h)										汽蚀余量 (NPSH)(m)
型号三厢/380伏/50赫	型号单相/220伏/50赫	功率 (kW)	进口	出口	效率 (%)	扬程H(m) 流量Q(m3/h)										汽蚀余量 (NPSH)(m)
25HYLZ-8	25HYLZ-80	0.25	25	20	40	H Q	9 2.3	8 3	7 3.5	6 4.3	5 4.8	4 5.2	3 5.5			5.5
25HYLZ-13	25HYLZ-13D	0.55	40	25	40	H Q	16 3	15 4	14 4.8	13 6	12 6.5	10 7.5	8 8.5	6 9.5	4 10	4
25HYLZ-13A	25HYLZ-13AD	0.75	40	25	40	H Q	16 3	15 4	14 4.8	13 6	12 6.5	10 7.5	8 8.5	6 9.5	4 10	4
40HYLZ-18		1.5	50	40	49	H Q	21 6	20 7	19 8.5	18 10	16 12	14 14	12 15.5	10 17.3	8 18.5	4
50HYLZ-20		2.2	50	40	50	H Q	28 8.5	26 11.5	25 13.5	24 14.5	22 16.5	20 19	18 20.5	16 22	14 23.8	4
50HYLZ-22		3	50	40	5A0	H Q	28 8.5	26 11.5	25 13.5	24 14.5	22 16.5	20 19	18 20.5	16 22	14 23.8	4
50HYLZ-25		3	50	50	50		28 8.5	26 11.5	25 13.5	24 14.5	22 16.5	20 19	18 20.5	16 22	14 23.8	4

使用说明
1、HYL和HYLZ系列不锈钢耐腐蚀离心化工自吸泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
2、如安装高于抽吸液面时,吸入管进水口应安装底阀,自吸泵在自吸范围内吸入管不必安装底阀。
3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置-般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机铭牌的电流高速保护 K 装置的设定位。

使用
1、在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。
2、使用前,应确认电机转向无误才可使用,半开式叶轮结构泵的正确转向为：面向电机尾部观看,电机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为：面向电机尾部观看,电机风叶应逆时针方向旋转。试验起动以点动为宜。
3、带轴承托架式水泵在使用前应给轴承托架入 30 号润滑油,油位应保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。
4、应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电机。
