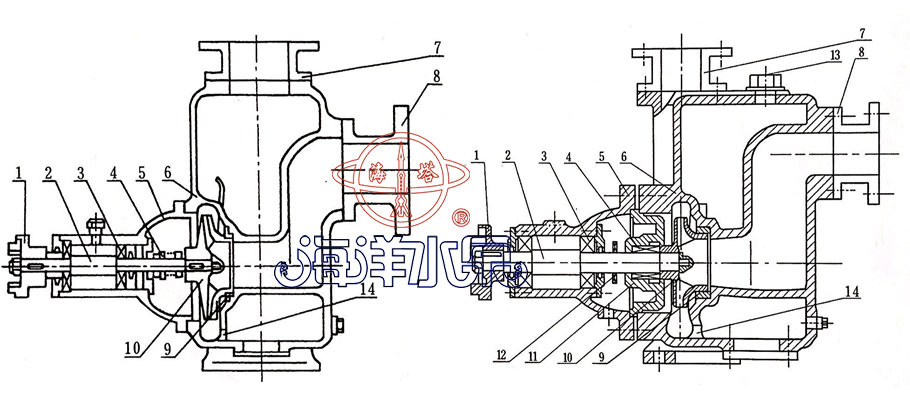

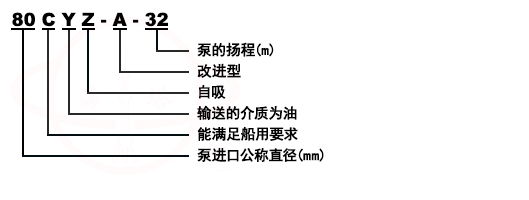

1 | 联轴器 | 2 | 泵轴 | 3 | 轴承 | 4 | 机械密封 | 5 | 轴承体 | 6 | 泵壳 | 7 | 出口座 |
8 | 进口座 | 9 | 前密封环 | 10 | 叶轮 | 11 | 后盖 | 12 | 档水圈 | 13 | 加液孔 | 14 | 回液孔 |
型号 | 流量Q | 扬程 | 效率 | 转速 | 电机功率 | 口径 | ||
(m3/h) | (l/s) | (m) | (%) | (r/min) | (KW) | 吸入 | 排出 | |
25CYZ-A-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 |
25CYZ-A-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 |
40CYZ-A-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 |
40CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 |
50CYZ-A-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 1.6 | 50 | 50 |
50CYZ-A-20 | 18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 |
50CYZ-A-30 | 20 | 5.5 | 30 | 6.5 | 2900 | 4 | 50 | 50 |
50CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 |
50CYZ-A-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 |
50CYZ-A-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 |
50CYZ-A-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 |
65CYZ-A-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 |
65CYZ-A-32 | 25 | 6.9 | 32 | 6.5 | 2900 | 5.5 | 65 | 50 |
80CYZ-A-13 | 35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 |
80CYZ-A-17 | 43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 |
80CYZ-A-22 | 40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 |
80CYZ-A-25 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
80CYZ-A-32 | 50 | 13.9 | 32 | 6 | 2900 | 7.5 | 80 | 80 |
80CYZ-A-55 | 60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 |
80CYZ-A-70 | 60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 |
100CYZ-A-20 | 100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 |
100CYZ-A-40 | 100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
100CYZ-A-40A | 100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
10065CYZ-A-65 | 100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 |
100CYZ-A-75 | 70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 |
150CYZ-A-45 | 170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 |
150CYZ-A-55 | 170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 |
150CYZ-A-65 | 170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 |
150CYZ-A-80 | 160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 |
200CYZ-A-63 | 280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 |
250CYZ-A-50 | 400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 |
300CYZ-A-50 | 500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |

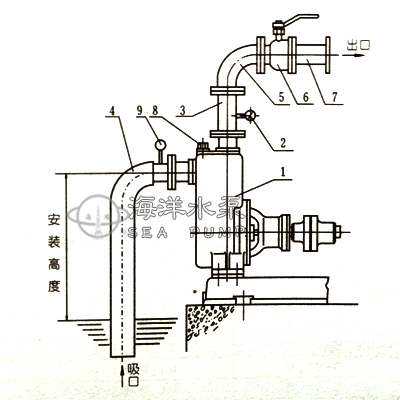

1 | 泵 | |
2 | 压力表 | |
3 | 出口垂管 | |
4 | 吸入硬喉管 | |
5 | 弯头 | |
6 | 流量控制阀 | |
7 | 出口管路 | |
8 | 加液螺塞 | |
9 | 真空表 | |
1、在泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装与校正。 2、泵联轴器必须用螺母紧固好,并锁紧螺母,谨防螺母松动,否则易引起叶轮窜动,造成机械故障。 3、为使泵体内能够保持一定的储存液,以达到较好的仔细能力和防止机械密封的干摩擦,必须使泵的进口高于泵轴中心线。 4、吸入管路的安装应注意: A、吸入口安装高度不能超过5.5米,在条件许可时,吸入口的安装高度应尽可能地低,并尽量缩短吸入管的长度,少装弯头,这样有利于缩短自吸时间,提高自吸功能。 B、吸入管道中的阀门、法兰等应严防漏气和渗漏液体,即吸入管路不允许有漏气现象存在。 C、应防止泵体内吸入固体等杂物,为此吸入管路上应设置过滤器。过滤器的有效过滤面积应为吸入管截面的2~3倍,过滤器应定期检查 D、吸入管路和吐出管路应有自己的支架,泵体本身不允许受管路的符合。 5、自吸水泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。 6、安装时应严格检查泵壳和管路中有无石块,铁砂等杂物。 7、校正泵联轴器及电机联轴器的安装安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜片和铁片调整。 8、在机组实际运转3-4小时后,作末尾检查,如无不良现象,则认为安装以妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。 9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为12的胶管或塑料管之用,其螺纹尺寸为M12x1.25. 10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口出加接排气小管及阀。 |
型号介质 | 水 | 汽油 | 煤油 | 柴油 |
25CYZ-A-20 | 0.13-0.23 | 0.09-0.15 | 0.10-0.18 | 0.10-0.19 |
25CYZ-A-32 | 0.28-0.38 | 0.20-O.27 | 0.21-0.29 | 0.23-0.32 |
40CYZ-A-20 | 0.15-0.25 | 0.11-O.18 | 0.12-0.20 | 0.12-0.2l |
40CYZ-A-40 | 0.33-O.41 | 0.24-0.30 | 0.26-0.33 | 0.28-0.35 |
50CYZ-A-12 | 0.10-0.15 | 0.07-0.11 | 0.08-O.12 | 0.08-0.13 |
50CYZ-A-20 | 0.15-O.25 | 0.11-0.18 | 0.12-0.20 | 0.12-0.21 |
50CYZ-A-30 | 0.29-0.39 | 0.21-0.28 | 0.22-O.30 | 0.24-0.33 |
50CYZ-A-35 | 0.30-0.40 | 0.22-0.29 | 0.23-0.31 | 0.25-0.33 |
50CYZ-A-40 | 0.33-0.41 | 0.24-0.30 | 0.26-O.33 | 0.28-O.35 |
50CYZ-A-50 | 0.45-0.64 | O.33-0.47 | 0.36-0.46 | 0.38-0.49 |
50CYZ-A-60 | 0.55-0.65 | 0.40-0.47 | 0.48-0.60 | 0.47-0.55 |
50CYZ-A-75 | 0.72-0.78 | 0.53-O.57 | 0.58-0.62 | 0.61-0.66 |
65CYZ-A-15 | 0.12-0.20 | 0.09-O.13 | 0.09-0.14 | 0.10-0.15 |
65CYZ-A-32 | 0.29-0.39 | 0.21-0.28 | 0.22-O.30 | 0.24-0.33 |
80CYZ-A-13 | 0.10-0.15 | 0.07-0.11 | 0.08-0.12 | 0.08-0.13 |
80CYZ-A-17 | 0.13-0.21 | 0.09-0.15 | 0.10-O.17 | 0.11-O.18 |
80CYZ-A-22 | 0.19-0.26 | 0.13-0.20 | 0.14-0.21 | 0.14-0.22 |
80CYZ-A-25 | 0.21-0.28 | O.15-0.20 | 0.17-0.22 | 0.18-0.24 |
80CYZ-A-32 | 0.28-0.36 | 0.20-O.26 | 0.22-0.29 | 0.24-0.31 |
80CYZ-A-55 | 0.54-0.62 | 0.39-O.45 | 0.43-0.50 | 0.46-0.53 |
80CYZ-A-70 | 0.66-0.76 | 0.48-0.55 | 0.53-0.61 | 0.56-0.65 |
100CYZ-A-20 | 0.18-0.28 | 0.14-0.22 | 0.15-O.23 | O.15-0.24 |
100CYZ-A-40 | 0.37-0.49 | 0.27-0.36 | 0.30-O.39 | 0.31-0.39 |
100CYZ-A-40A | 0.35-0.46 | 0.26-0.34 | 0.28-0.37 | 0.30-O.39 |
100CYZ-A-65 | 0.60-0.68 | 0.44-0.50 | 0.48-0.54 | 0.51-0.58 |
100CYZ-A-75 | 0.72-0.78 | 0.53-0.57 | 0.58-O.63 | 0.61-0.66 |
150CYZ-A-55 | 0.52-0.58 | 0.38-0.42 | 0.42-0.46 | 0.44-0.49 |
150CYZ-A-65 | 0.60-0.66 | 0.44-0.48 | 0.48-0.53 | 0.51-0.56 |
150CYZ-A-80 | 0.72-0.77 | 0.53-0.56 | 0.56-O.62 | 0.61-0.65 |
200CYZ-A-63 | 0.63-0.69 | 0.45-O.5l | 0.51-O.53 | 0.53-0.58 |
250CYZ-A-50 | 0.45-0.60 | 0.33-0.44 | 0.36-0.46 | 0.38-O.49 |
故障 | 产生原因 | 排除方法 |
水泵不出水 | 1、泵壳内未加储液或储液不足 | 1、加足储液 |
杂音和振动较大 | 1、底脚不稳 | 1、加固 |
出水量不足 | 1、叶轮流道与吸入管被堵塞 | 1、排除堵塞物 |
轴功率消耗过大 | 1、流量过大 | 1、升高出口压力 |
