CQB-F衬氟塑料磁力泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

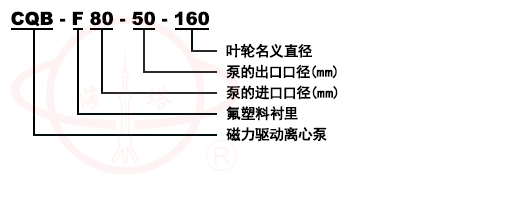

CQB-F衬氟塑料磁力泵型号意义

产品简介
CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品。并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶练、汽车制造中的酸洗等领域。
CQB-F衬氟塑料磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,帮泵体足以承托管道的重量,使用保养及为方便。

产品特点
采用磁力传动原理,无泄漏输送腐蚀性介质。

产品用途
CQB-F衬氟塑料磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。

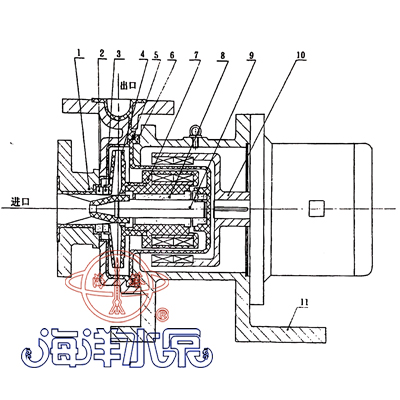

结构示意图

序号	名称	材料
1	泵体	铸铁.聚偏二氟乙烯
2	静环	99.5%氧化铝陶瓷
3	动环	填充聚四氟乙烯
4	叶轮	聚偏二氟乙烯
5	密封垫	氟橡胶
6	隔离套	聚偏二氟乙烯
7	内磁钢总成	聚偏二氟乙烯
8	轴套	碳化硅陶瓷
9	泵轴	碳化硅陶瓷
10	外磁钢总成	组合体
11	联接体	铸铁

性能参数

型号	口径		流量	扬程	必需蚀余量(NPSH)	电机功率	转速	效率	电压
型号	进品	出品	(m3/h)	(M)	(M)	(kw)	(r/min)	(%)	380
CQB16-12-80F	16	12	1.8	8	6.0	0.12	2900		220/380
CQB20-14-100F	20	14	3	12	6.0	0.37	2900		220/380
CQB32-25-125F	32	25	3.2	20	5.0	0.75	2900	35	380
CQB40-32-115F	40	32	6.3	15	6.0	0.75	2900	45	380
CQB40-32-145F	40	32	6.3	25	5.0	1.5	2900	42	380
CQB50-40-125F	50	40	6.3	20	3.5	2.2	2900	50	380
CQB50-40-160F	50	40	12.5	32	3.5	3	2900	46	380
CQB65-50-125F	65	50	12.5	20	4.0	3	2900	58	380
CQB65-50-160F	65	50	25	32	4.0	4	2900	56	380
CQB80-65-125F	80	65	50	20	4.0	7.5	2900	66	380
CQB80-65-160F	80	65	50	32	4.0	11	2900	64	380
CQB100-80-125F	100	80	100	20	4.0	15	2900	72	380
CQB100-80-160F	100	80	100	32	4.0	18.5	2900	70	380

安装和使用说明
一、CQB-F衬氟塑料磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

注意事项
一、因CQB-F衬氟塑料磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、CQB-F衬氟塑料磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

故障和排除方法

故障形式	产生原因	排除方法
泵不出水	1、水泵反转2、进水管首漏气3、泵腔蓄水太少4、电压太高,启动时联轴器的滑5、吸程太高	改变电机接线杜绝漏气增加蓄水量调正电压隆低泵安装位置
流量不足	1、吸入管径太小2、叶轮流道阻塞3、扬程过高4、转速太低	调换进水管清洗叶轮开大出水阀恢复额定转速
扬程过低	1、流量过大2、转速太低	关小出水阀恢复额定转速
噪音太大	1、轴严重磨损2、轴套严重磨损3、驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	O型密封圈损坏	更换O型密封圈
