CS手摇泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

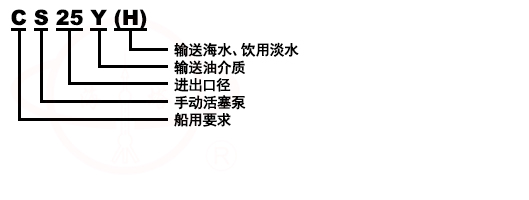

型号意义

产品概况
CS-20、CS-25、CS-32型手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS型手摇泵,设计合理、用料讲究、维修简单,重要的另件均经防腐蚀处理,因此是比较理想的船用泵浦。

技术参数

型号	CS-20型泵	CS-25型泵	CS-32型泵
流量m³/分	0.02m³/分	0.032m³/分	0.04m³/分
排出压力Mpa	0.25mPa	0.25mPa	0.25mPa
吸入真空高度m	(水柱)	(水柱)	(水柱)
活塞行程mm	70mm	70mm	90mm
往复次数次/分	50次/分	50次/分	50次/分
泵缸直径mm	φ65	φ75	88mm
手柄作用力kg	≈18kg	≈230N	28kg
进出水口径mm	20mm	φ25	32mm
重量kg	6kg/台	8.5kg/台	12kg/台

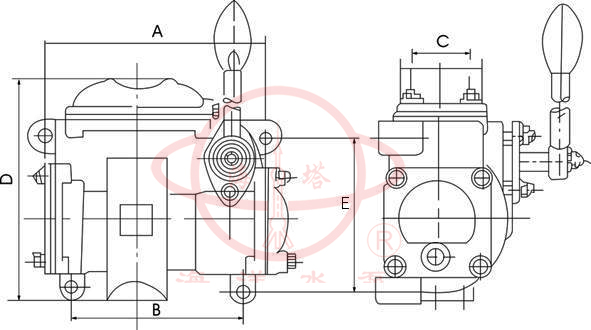

安装尺寸


型号	CS-20	CS-25	CS-32	CS-38
A	180	205	225	280
B	152	180	200	245
C	63	70	81	70
D	213	220	249	260
E	134	150	165	180

零部件材料

另件名称	材料	标准
泵体	ZL102	GB1173-74
盖	ZL102	GB1173-74
活塞	ZL102	GB1173-74
水缸套	HT20-40	GB 976-67
阀	2cr13	GB1220-75
阀座	H62	YB 553-71
轴	2cr13	GB1220-75
连杆机构	2cr13	GB1220-75
H型水缸套	H62	YB 553-71
本公司生产的CS型中Y型和H型在结构和各部尺寸上均相同,其中H型的缸套采用铜材料、以适应海水和生活用水。

使用与维护
1、使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油,摇动手柄、直至手柄运动自如为止。
2、工作时手柄应作角度的往复摇动。在泵进口前应设置滤器,以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置,并把泵摇动几次看有否异常,若发现不正常,可向本厂调换。
4、CS型手摇泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
