序号 | 名称 | 序号 | 名称 | |
1 | 轴套 | 6 | 动环 | |
2 | 内磁钢总成 | 7 | 泵轴 | |
3 | 隔离套 | 8 | 静环 | |
4 | 外磁刚总成 | 9 | 止推环 | |
5 | 泵壳 | 10 | 联接架 |

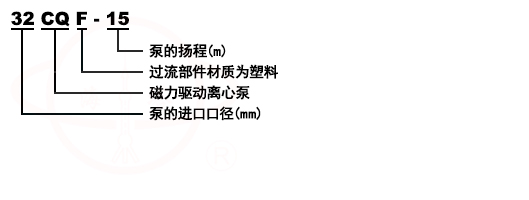

型 号 | 口径(mm) | 流量 | 扬程 | 汽蚀余量 | 电机功率 | 转速 | 电源电压 | |
进口 | 出口 | |||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 7.8 | 0.010 | 2900 | 220 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 7.0 | 0.12 | 2900 | 220/380 |
16CQF-8 | 16 | 10 | 1.8 | 8 | 6.0 | 0.18 | 2900 | 220/380 |
20CQF-12 | 20 | 15 | 2.5 | 12 | 6.0 | 0.37 | 2900 | 220/380 |
25CQF-15 | 25 | 20 | 5.4 | 15 | 5.0 | 1.1 | 2900 | 380 |
32CQF-15 | 32 | 25 | 6.5 | 15 | 6.0 | 1.1 | 2900 | 380 |
32CQF-25 | 32 | 25 | 4.8 | 25 | 5.5 | 1.1 | 2900 | 380 |
40CQF-20 | 40 | 32 | 10.8 | 20 | 3.5 | 2.2 | 2900 | 380 |
50CQF-25 | 50 | 40 | 12.5 | 25 | 3.5 | 3.0 | 2900 | 380 |
50CQF-32 | 50 | 40 | 12.5 | 32 | 3.5 | 4 | 2900 | 380 |
65CQF-32 | 65 | 50 | 25 | 32 | 4.0 | 7.5 | 2900 | 380 |
故障形式 | 产生原因 | 排除方法 |
泵不出水 | 1、水泵反转2、进水管首漏气3、泵腔蓄水太少4、电压太高,启动时联轴器的滑5、吸程太高 | 改变电机接线杜绝漏气增加蓄水量调正电压隆低泵安装位置 |
流量不足 | 1、吸入管径太小2、叶轮流道阻塞3、扬程过高4、转速太低 | 调换进水管清洗叶轮开大出水阀恢复额定转速 |
扬程过低 | 1、流量过大2、转速太低 | 关小出水阀恢复额定转速 |
噪音太大 | 1、轴严重磨损2、轴套严重磨损3、驱动磁钢杯与隔离套接触 | 更换泵轴更换轴套拆除泵头重新组装 |
漏液 | O型密封圈损坏 | 更换O型密封圈 |
