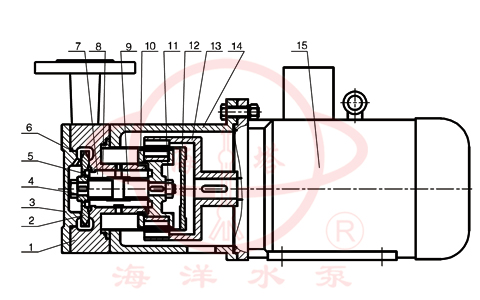

1 | 泵体 | 9 | 泵轴 | |
2 | 叶轮 | 10 | 内磁转子 | |
3 | 泵盖 | 11 | 内转子螺母 | |
4 | 叶轮螺母 | 12 | 隔离套 | |
5 | 止推环 | 13 | 外磁总成 | |
6 | 密封圈 | 14 | 连接架 | |
7 | 滑动轴承套 | 15 | 电机 | |
8 | 轴套 |
型 号 | 流量Q | 扬程 | 转速n | 效率η | 电机功率 |
CWB20-20 | 0.72 | 20 | 2900 | 22 | 1.1 |
CWB20-40 | 0.72 | 40 | 2900 | 18 | 1.1 |
CWB20-65 | 0.72 | 65 | 2900 | 15 | 2.2 |
CWB25-25 | 1.44 | 25 | 2900 | 26 | 1.1 |
CWB25-40 | 1.44 | 40 | 2900 | 24 | 1.5 |
CWB25-75 | 1.44 | 75 | 2900 | 20 | 4 |
CWB32-30 | 2.88 | 30 | 2900 | 28 | 2.2 |
CWB32-50 | 2.88 | 50 | 2900 | 26 | 3 |
CWB32-75 | 2.88 | 75 | 2900 | 22 | 5.5 |
CWB32-120 | 2.88 | 120 | 2900 | 18 | 7.5 |
CWB40-40 | 5.4 | 40 | 2900 | 30 | 5.5 |
CWB40-90 | 5.4 | 90 | 2900 | 26 | 11 |
CWB50-45 | 9 | 45 | 2900 | 30 | 7.5 |
CWB65-50 | 14.4 | 50 | 2900 | 35 | 15 |
注:过流部件材质分别有304、304L、316、316L,可按客户要求定制非标准磁力旋涡泵。 |
故障形式 | 产生原因 | 排除方法 |
泵不出水 | 1.水泵反转 2.进水管道漏气 3.泵腔蓄水太少 4.电压太高,启动时联轴器打滑 5.吸程太高 | 1.改变电机接线 2.杜绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 |
流量不足 | 1.吸人管径太小 2.流道阻塞 3.扬程过高 4.转速太低 | 1.调换进水管 2.清洗流道 3.开大出水阀 4.恢复额定转速 |
扬程过低 | 1.流量过大 2.转速太低 | 1.关小出水阀 2.恢复额定转速 |
噪音太大 | 1.轴严重磨损 2.轴套严重磨损 3.驱动磁钢杯与隔离套接触 | 1.更换泵轴 2.更换轴套 3.拆除泵头重新组装 |
漏液 | 密封圈损坏 | 更换密封圈 |
