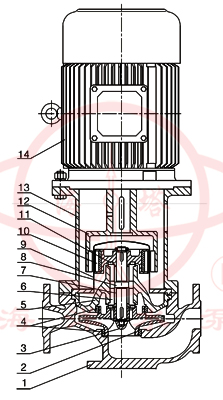

序号 | 名称 | 序号 | 名称 | |
1 | 泵壳 | 8 | 泵轴 | |
2 | 叶轮 | 9 | 隔离套轴承座 | |
3 | 叶轮螺母 | 10 | 内磁转子 | |
4 | 密封环 | 11 | 止推环 | |
5 | 轴承座 | 12 | 外磁钢总成 | |
6 | 滑动轴承座 | 13 | 连接架 | |
7 | 轴套 | 14 | 电机 |
型 号 | 流量Q | 扬程 | 转速n | 效率η | 电机功率 |
CQB32-125L | 3.2 | 20 | 2900 | 30 | 1.1 |
CQB32-160L | 3.2 | 32 | 2900 | 28 | 1.5 |
CQB40-105L | 6.3 | 12.5 | 2900 | 39 | 1.1 |
CQB40-125L | 6.3 | 20 | 2900 | 35 | 1.1 |
CQB40-160L | 6.3 | 32 | 2900 | 32 | 2.2 |
CQB40-200L | 6.3 | 50 | 2900 | 25 | 4 |
CQB50-85L | 12.5 | 8 | 2900 | 49 | 0.75 |
CQB50-105L | 12.5 | 12.5 | 2900 | 47 | 1.1 |
CQB50-125L | 12.5 | 20 | 2900 | 39 | 3 |
CQB50-160L | 12.5 | 32 | 2900 | 39 | 4 |
CQB50-200L | 12.5 | 50 | 2900 | 31 | 7.5 |
CQB50-250L | 12.5 | 80 | 2900 | 25 | 15 |
CQB65-125L | 25 | 20 | 2900 | 45 | 5.5 |
CQB65-160L | 25 | 32 | 2900 | 45 | 7.5 |
CQB65-200L | 25 | 50 | 2900 | 35 | 15 |
CQB65-250L | 25 | 80 | 2900 | 37 | 18.5 |
CQB80-125L | 50 | 20 | 2900 | 55 | 7.5 |
CQB80-160L | 50 | 32 | 2900 | 55 | 11 |
CQB80-200L | 50 | 50 | 2900 | 50 | 18.5 |
CQB100-125L | 100 | 20 | 2900 | 56 | 11 |
CQB100-160L | 100 | 32 | 2900 | 55 | 18.5 |
CQB100-200L | 100 | 50 | 2900 | 53 | 30 |
CQB100-250L | 100 | 80 | 2900 | 48 | 45 |
故障现象 | 原因分析 | 排除方法 |
泵不出水 | 1、水泵反转 2、进水管漏气 3、泵腔储水不足 4、电压太高、启动时联轴器打滑 5、吸程太高 6、阀门没有打开 | 1、调整电机旋转方向 2、杜绝漏气 3、增加储水量 4、调整电压 5、降低泵安装位置 6、校正或改变阀门 |
流量不足 | 1、吸入管径大小或堵塞 2、叶轮流道阻塞 3、扬程过高 4、转速不够 | 1、调换或清洗进水管 2、清洗叶轮 3、开大出水阀 4、恢复额定转速 |
扬程过低 | 1、流量过大 2、转速太低 | 1、关小出水阀 2、恢复额定转速 |
澡音太大 | 1、泵轴严重磨损 2、轴承严重磨损 3、外磁钢或内磁钢与隔离套接触 4、密封环与叶轮研磨 5、冷却箱内滚动轴承磨损 | 1、更换泵轴 2、更换轴承 3、拆除泵头重新组装 4、更换止推环 、密封环 5、更换滚动轴承 |
漏液 | 1、O型密封圈损坏 | 1、更换O型密封圈 |
