1、去掉绝缘层,不得损坏导体。 2、3根导线长短错开。 3、刮净导体绝缘漆膜。 4、保证接头不存有油、水和其它污物。 | 1、把接头分为数股(不小于6股)均匀分开。 2、把两个接头交叉在一起,交叉长度以两端线头与绝缘层对齐为宜。 | 1、把各股紧合一起,从中部分出一股向一端缠绕,使各股一次缠绕完毕。 2、另一端以同样方法进行。 3、用手钳把接头缠紧,有条件时可把接头挂锡,使效果更佳。 |

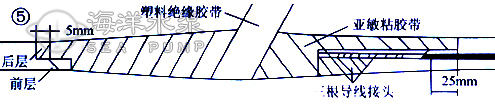

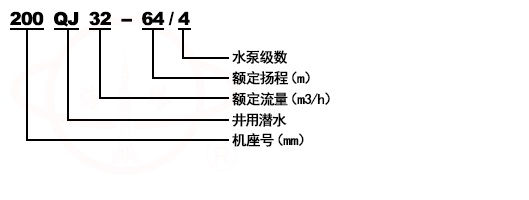

1、先用普通黑胶布对缠绕部分包扎两层,包扎要紧。 2、亚敏胶粘带(黑色)包扎3层,每包扎一层用手挤压一次,保证包扎质量。 3、然后用塑料绝缘胶带包扎两层即可。 | 1、先整理好小接头,用亚敏胶粘带包扎5层(不得少于4层)并要包住电缆护套部分25mm以上 2、用塑料绝缘胶带包扎3层,两端部超过前一层5mm以上左右。 3、为防止下井时增破包扎层,再用50mm宽,长度适当的自行车内胎,锉净两面,涂上胶水,在接头外面缠绕一层,起保护作用。 |
采用电弧焊接接头更佳。 | 也可采用套管冷压接头方法。 | 在包扎第一层黑胶布时,不得让铜丝头漏出或扎透胶布。 |
请 | 1、包扎接头前需要检查电机的绝缘,符合说明书要求方可接线,接头包好后必须在室温水中浸泡12小时后,测量绝缘,达到要求后方可下井。 2、两种胶带均有弹性,包扎时应该拉紧,然后一层包完后原处绕几圈,防止长时间后脱开。 3、每个接头在包扎中,当胶带缠绕到两端头时,后缠绕层必须超出前层5mm以上。 4、包扎三根单蕊引线时,把亚敏胶带卷成三角形状垫入孔隙处,预防水渗入。(如图) |
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
100QJ2-33/6 | 2 | 33 | 0.55 | 1.6 | 1 |
100QJ2-44/8 | 44 | 0.75 | 2.0 | ||
100QJ2-66/12 | 66 | 1.1 | 3.1 | ||
100QJ2-99/18 | 99 | 1.5 | 3.8 | ||
100QJ2-132/24 | 132 | 2.2 | 5.6 | ||
100QJ2-143/26 | 143 | 3.0 | 10.26 | ||
100QJ2-165/30 | 165 | 3.0 | 10.26 | ||
100QJ5-20/5 | 5 | 20 | 1.1 | 3.1 | 1.5 |
100QJ5-32/8 | 32 | 1.5 | 3.8 | ||
100QJ5-48/12 | 48 | 2.2 | 5.6 | ||
100QJ5-56/14 | 56 | 3.0 | 7.3 | ||
100QJ5-72/18 | 72 | 3.0 | 7.3 | ||
100QJ5-80/20 | 80 | 4.0 | 10.26 | ||
100QJ5-96/24 | 96 | 4.0 | 10.26 | ||
100QJ5-120/30 | 120 | 5.5 | 13.74 | ||
100QJ5-160/40 | 160 | 7.5 | 18.5 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
100QJ8-23.5/5 | 8 | 23.5 | 1.5 | 3.8 | 2 |
100QJ8-37.5/8 | 37.5 | 2.2 | 5.6 | ||
100QJ8-47/10 | 47 | 3.0 | 7.3 | ||
100QJ8-56/12 | 56 | 4.0 | 10.26 | ||
100QJ8-70.5/15 | 70.5 | 4.0 | 10.26 | ||
100QJ884.5/18 | 84.5 | 5.5 | 13.74 | ||
100QJ8-94/20 | 94 | 5.5 | 10.74 | ||
100QJ8-103/22 | 103 | 7.5 | 18.5 | ||
150QJ5-100/14 | 5 | 100 | 3 | 7.9 | 2 |
150QJ5-150/21 | 150 | 4 | 10.26 | ||
150QJ5-200/28 | 200 | 5.5 | 13.74 | ||
150QJ5-250/35 | 250 | 7.5 | 18.5 | ||
150QJ5-300/42 | 300 | 9.2 | 22.12 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
150QJ10-50/7 | 10 | 50 | 3 | 7.9 | 2 |
150QJ10-78/11 | 78 | 4 | 10.26 | ||
150QJ10-100/14 | 100 | 5.5 | 13.7 | ||
150QJ10-128/18 | 128 | 7.5 | 18.5 | ||
150QJ10-150/21 | 150 | 7.5 | 18.5 | ||
150QJ10-178/25 | 178 | 9.2 | 22.12 | ||
150QJ10-200/28 | 200 | 11 | 26.28 | ||
150QJ10-250/35 | 250 | 13 | 30.87 | ||
150QJ10-300/42 | 300 | 15 | 35.62 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
150QJ20-24/4 | 20 | 19-29 | 3 | 7.90 | 2 |
150QJ20-30/5 | 24-36 | 3 | 7.90 | ||
150QJ20-36/6 | 29-43 | 4 | 10.26 | ||
150QJ20-42/7 | 34-50 | 4 | 10.26 | ||
150QJ20-48/8 | 38-58 | 5.5 | 13.74 | ||
150QJ20-54/9 | 43-65 | 5.5 | 13.74 | ||
150QJ20-60/10 | 48-72 | 7.5 | 18.5 | ||
150QJ20-66/11 | 53-79 | 7.5 | 18.5 | ||
150QJ20-72/12 | 58-76 | 7.5 | 18.5 | ||
150QJ20-78/13 | 62-94 | 7.5 | 18.5 | ||
150QJ20-84/14 | 67-101 | 9.2 | 22.12 | ||
150QJ20-90/15 | 72-108 | 9.2 | 22.12 | ||
150QJ20-96/16 | 77-115 | 9.2 | 22.12 | ||
150QJ20-102/17 | 82-122 | 11 | 26.28 | ||
150QJ20-108/18 | 86-130 | 11 | 26.28 | ||
150QJ20-114/19 | 91-137 | 11 | 26.28 | ||
150QJ20-120/20 | 96-144 | 13 | 30.87 | ||
150QJ20-126/21 | 101-151 | 13 | 30.87 | ||
150QJ20-132/22 | 106-158 | 13 | 30.87 | ||
150QJ20-138/23 | 110-166 | 13 | 30.87 | ||
150QJ20-144/24 | 115-173 | 15 | 35.62 | ||
150QJ20-150/25 | 120-180 | 15 | 35.62 | ||
150QJ20-156/26 | 125-187 | 15 | 35.62 | ||
150QJ20-162/27 | 130-194 | 15 | 35.62 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
150QJ25-24/3 | 25 | 24 | 3 | 7.9 | 2.5 |
150QJ25-32/4 | 32 | 4 | 10.3 | ||
150QJ25-40/5 | 40 | 5.5 | 13.7 | ||
150QJ25-48/6 | 48 | 5.5 | 13.7 | ||
150QJ25-56/7 | 56 | 7.5 | 18.5 | ||
150QJ25-64/8 | 64 | 7.5 | 18.5 | ||
150QJ25-72/9 | 72 | 9.2 | 22.1 | ||
150QJ25-80/10 | 80 | 9.2 | 22.1 | ||
150QJ25-88/11 | 88 | 11 | 26.3 | ||
150QJ25-96/12 | 96 | 11 | 26.3 | ||
150QJ25-104/13 | 104 | 13 | 30.9 | ||
150QJ25-112/14 | 112 | 13 | 30.9 | ||
150QJ25-120/15 | 120 | 15 | 35.6 | ||
150QJ25-128/16 | 128 | 15 | 35.6 | ||
150QJ25-136/17 | 136 | 18.5 | 44.0 | ||
150QJ25-144/18 | 144 | 18.5 | 44.0 | ||
150QJ25-152/19 | 152 | 18.5 | 44.0 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
150QJ32-18/3 | 32 | 18 | 3 | 7.9 | 2.5 |
150QJ32-24/4 | 24 | 4 | 10.26 | ||
150QJ32-30/5 | 30 | 5.5 | 13.74 | ||
150QJ32-36/6 | 36 | 5.5 | 13.74 | ||
150QJ32-42/7 | 42 | 7.5 | 18.5 | ||
150QJ32-54/9 | 54 | 9.2 | 22.12 | ||
150QJ32-66/11 | 66 | 11 | 26.28 | ||
150QJ32-72/12 | 72 | 13 | 30.87 | ||
150QJ32-84/14 | 84 | 13 | 30.87 | ||
150QJ32-90/15 | 90 | 15 | 35.62 | ||
150QJ32-96/16 | 96 | 15 | 35.62 | ||
150QJ32-108/18 | 108 | 18.5 | 44.0 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
175QJ10-30/2 | 10 | 30 | 3 | 7.8 | 2 |
175QJ10-45/3 | 45 | 4 | 10.1 | ||
175QJ10-60/4 | 60 | 5.5 | 13.6 | ||
175QJ10-90/6 | 90 | 7.5 | 18.4 | ||
175QJ10-105/7 | 105 | 9.2 | 22.1 | ||
175QJ10-135/9 | 135 | 11 | 26.1 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
175QJ20-26/2 | 20 | 26 | 3 | 7.8 | 2 |
175QJ20-39/3 | 39 | 4 | 10.1 | ||
175QJ20-52/4 | 52 | 5.5 | 13.6 | ||
175QJ20-65/5 | 65 | 7.5 | 18.4 | ||
175QJ20-78/6 | 78 | 7.5 | 18.4 | ||
175QJ20-91/7 | 91 | 9.2 | 22.1 | ||
175QJ20-104/8 | 104 | 11 | 26.1 | ||
175QJ20-117/9 | 117 | 13 | 30.1 | ||
175QJ20-130/10 | 130 | 13 | 30.1 | ||
175QJ20-143/11 | 143 | 15 | 34.7 | ||
175QJ20-156/12 | 156 | 15 | 34.7 | ||
175QJ20-169/13 | 169 | 18.5 | 42.6 | ||
175QJ20-182/14 | 182 | 18.5 | 42.6 | ||
175QJ20-195/15 | 195 | 22 | 49.7 | ||
175QJ20-208/16 | 208 | 22 | 49.7 | ||
175QJ20-221/17 | 221 | 22 | 49.7 | ||
175QJ20-234/18 | 234 | 25 | 56.5 | ||
175QJ20-247/19 | 247 | 25 | 56.5 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
175QJ32-24/2 | 32 | 24 | 4 | 10.1 | 2.5 |
175QJ32-36/3 | 36 | 5.5 | 13.6 | ||
175QJ32-48/4 | 48 | 7.5 | 18.4 | ||
175QJ32-60/5 | 60 | 9.2 | 22.1 | ||
175QJ32-72/6 | 72 | 11 | 26.1 | ||
175QJ32-84/7 | 84 | 13 | 30.1 | ||
175QJ32-96/8 | 96 | 15 | 34.7 | ||
175QJ32-120/10 | 120 | 18.5 | 42.6 | ||
175QJ32-144/12 | 144 | 22 | 49.7 | ||
175QJ32-168/14 | 168 | 25 | 56.5 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
175QJ40-24/2 | 40 | 24 | 5.5 | 13.6 | 2.5 |
175QJ40-36/3 | 36 | 7.5 | 18.4 | ||
175QJ40-48/4 | 48 | 9.2 | 22.1 | ||
175QJ40-60/5 | 60 | 11 | 26.1 | ||
175QJ40-72/6 | 72 | 13 | 30.1 | ||
175QJ40-84/7 | 84 | 15 | 34.7 | ||
175QJ40-96/8 | 96 | 18.5 | 42.6 | ||
175QJ40-108/9 | 108 | 22 | 49.7 | ||
175QJ40-120/10 | 126 | 22 | 49.7 | ||
175QJ40-132/11 | 132 | 25 | 56.5 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
175QJ50-24/2 | 50 | 24 | 5.5 | 13.6 | 3 |
175QJ50-36/3 | 36 | 9.2 | 22.1 | ||
175QJ50-48/4 | 48 | 11 | 26.1 | ||
175QJ50-60/5 | 60 | 13 | 30.1 | ||
175QJ50-84/7 | 84 | 18.5 | 42.6 | ||
175QJ50-96/8 | 96 | 22 | 49.7 | ||
175QJ50-108/9 | 108 | 25 | 56.5 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ20-40/3 | 20 | 35-45 | 4 | 10.1 | 2 |
200QJ20-54/4 | 45-58 | 5.5 | 13.6 | ||
200QJ20-67-5 | 58-72 | 7.5 | 18 | ||
200QJ20-81/6 | 72-86 | 7.5 | 18 | ||
200QJ20-93/7 | 86-98 | 9.2 | 21.7 | ||
200QJ20-108/8 | 98-115 | 11 | 25.8 | ||
200QJ20-121/9 | 115-128 | 13 | 29.8 | ||
200QJ20-133/10 | 120-140 | 15 | 33.9 | ||
200QJ20-148/11 | 140-158 | 15 | 33.9 | ||
200QJ20-175/13 | 153-190 | 18.5 | 41.6 | ||
200QJ20-202/15 | 199-215 | 22 | 48.2 | ||
200QJ20-243/18 | 220-250 | 25 | 54.5 | 2.5 | |
200QJ20-270/20 | 250-282 | 30 | 65.4 | ||
200QJ20-297/22 | 280-315 | 30 | 65.4 | ||
200QJ20-338/25 | 315-350 | 37 | 79.7 | ||
200QJ20-350/26 | 335-370 | 37 | 79.7 | ||
200QJ20-363/27 | 350-385 | 37 | 79.7 | ||
200QJ20-400/30 | 375-420 | 45 | 96.9 | ||
200QJ20-450/34 | 425-470 | 45 | 96.9 | ||
200QJ20-490/37 | 490 | 55G | 117 | ||
200QJ20-517/39 | 517 | 55G | 117 | ||
200QJ20-543/41 | 543 | 55G | 117 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ32-26/2 | 32 | 23-30 | 4 | 10.1 | 2.5 |
200QJ32-39-3 | 35-45 | 5.5 | 13.6 | ||
200QJ32-52/4 | 45-55 | 7.5 | 18 | ||
200QJ32-65/5 | 55-73 | 11 | 25.8 | ||
200QJ32-78/6 | 70-84 | 11 | 25.8 | ||
200QJ32-91/7 | 80-105 | 13 | 29.8 | ||
200QJ32-104/8 | 95-110 | 15 | 33.9 | ||
200QJ32-130/10 | 120-137 | 18.5 | 41.6 | ||
200QJ32-156/12 | 140-162 | 25 | 54.5 | ||
200QJ32-195/15 | 180-215 | 30 | 65.4 | ||
200QJ32-234/18 | 224-247 | 37 | 79.7 | ||
200QJ32-247/19 | 234-255 | 37 | 79.7 | ||
200QJ32-260/20 | 250-275 | 45 | 96.9 | ||
200QJ32-286/22 | 275-300 | 45 | 96.9 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ40-26/2 | 40 | 23-30 | 5.5 | 13.6 | 2.5 |
200QJ40-39/3 | 35-45 | 7.5 | 18 | ||
200QJ40-52/4 | 45-55 | 9.3 | 21.7 | ||
200QJ40-65/5 | 55-73 | 11 | 25.8 | ||
200QJ40-78/6 | 70-84 | 15 | 33.9 | ||
200QJ40-104-8 | 95-110 | 18.5 | 41.6 | ||
200QJ40-117/9 | 105-120 | 22 | 48.2 | ||
200QJ40-143/11 | 130-145 | 25 | 54.5 | ||
200QJ40-169/13 | 160-175 | 30 | 65.4 | ||
200QJ40-208/16 | 200-215 | 37 | 79.7 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ50-13/1 | 50 | 10-16 | 4 | 10.1 | 3 |
200QJ50-26/2 | 23-29 | 5.5 | 13.6 | ||
200QJ50-39/3 | 35-43 | 9.2 | 21.7 | ||
200QJ50-52/4 | 43-58 | 11 | 25.8 | ||
200QJ50-65/5 | 58-75 | 15 | 33.9 | ||
200QJ50-78/6 | 70-90 | 18.5 | 41.6 | ||
200QJ50-91/7 | 80-110 | 22 | 48.2 | ||
200QJ50-104/8 | 90-118 | 25 | 54.5 | ||
200QJ50-117/9 | 100-130 | 30 | 65.4 | ||
200QJ50-130/10 | 115-148 | 30 | 65.4 | ||
200QJ50-156/12 | 142-180 | 37 | 79.7 | ||
200QJ50-182/14 | 165-206 | 45 | 96.9 | ||
200QJ50-195/15 | 185-220 | 45 | 96.9 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ63-12/1 | 63 | 8-15 | 4 | 10.1 | 3 |
200QJ63-24/2 | 19-30 | 7.5 | 18 | ||
200QJ63-36/3 | 28-44 | 11 | 21.7 | ||
200QJ63-48/4 | 38-58 | 15 | 33.9 | ||
200QJ63-60/5 | 47-75 | 18.5 | 41.6 | ||
200QJ63-72/6 | 56-88 | 22 | 48.2 | ||
200QJ63-84/7 | 68-105 | 25 | 54.5 | ||
200QJ63-96/8 | 76-118 | 30 | 65.4 | ||
200QJ63-108/9 | 86-130 | 30 | 65.4 | ||
200QJ63-120/10 | 95-142 | 37 | 79.9 | ||
200QJ63-144/12 | 112-168 | 45 | 96.9 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
200QJ80-11/1 | 80 | 8-13 | 4 | 10.1 | 4 |
200QJ80-22/2 | 16-25 | 7.5 | 18 | ||
200QJ80-33/3 | 28-42 | 11 | 25.8 | ||
200QJ80-44/4 | 40-50 | 15 | 33.9 | ||
200QJ80-55/5 | 50-60 | 18.5 | 41.6 | ||
200QJ80-66/6 | 60-70 | 22 | 48.2 | ||
200QJ80-77/7 | 70-80 | 30 | 65.4 | ||
200QJ80-88/8 | 80-95 | 37 | 79.7 | ||
200QJ80-99/9 | 95-110 | 37 | 79.7 | ||
200QJ80-121/11 | 110-140 | 45 | 96.9 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ32-138/6 | 32 | 124-151 | 22 | 47.9 | 2.5 |
250QJ32-161/7 | 145-176 | 25 | 53.8 | ||
250QJ32-184/8 | 166-202 | 30 | 64.2 | ||
250QJ32-207/9 | 186-227 | 37 | 77.8 | ||
250QJ32-230/10 | 207-252 | 37 | 77.8 | ||
250QJ32-253/11 | 227-277 | 45 | 94.1 | ||
250QJ32-276/12 | 248-302 | 45 | 94.1 | ||
250QJ32-300/13 | 270-328 | 55 | 114.3 | 3 | |
250QJ32-322/14 | 290-352 | 55 | 114.3 | ||
250QJ32-345/15 | 310-370 | 63 | 130.9 | ||
250QJ32-368/16 | 332-395 | 63 | 130.9 | ||
250QJ32-391/17 | 352-420 | 63 | 130.9 | ||
250QJ32-414/18 | 373-445 | 75 | 152.3 | ||
250QJ32-437/19 | 394-468 | 75 | 152.3 | ||
250QJ32-460/20 | 414-495 | 75 | 152.3 | ||
250QJ32-483/21 | 435-510 | 90 | 182.8 | ||
250QJ32-506/22 | 455-543 | 90 | 182.8 | ||
250QJ32-529/23 | 476-568 | 90 | 182.8 | ||
250QJ32-552/24 | 498-588 | 90 | 182.8 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ50-20/1 | 50 | 18-22 | 5.5 | 13.6 | 4 |
250QJ50-40/2 | 37-45 | 9.2 | 21.7 | ||
250QJ50-60/3 | 55-65 | 13 | 29.8 | ||
250QJ50-80/4 | 75-85 | 18.5 | 41.6 | ||
250QJ50-100/5 | 93-107 | 22 | 47.9 | ||
250QJ50-120/6 | 113-127 | 25 | 53.8 | ||
250QJ50-140/7 | 120-160 | 37 | 77.8 | ||
250QJ50-160/8 | 151/170 | 37 | 77.8 | ||
250QJ50-180/9 | 170-190 | 45 | 94.1 | ||
250QJ50-200/10 | 190-210 | 45 | 94.1 | ||
250QJ50-220/11 | 208-230 | 55 | 114.3 | ||
250QJ50-240/12 | 220-260 | 55 | 114.3 | ||
250QJ50-260/13 | 245-271 | 63 | 130.9 | ||
250QJ50-280/14 | 265-291 | 63 | 130.9 | ||
250QJ50-300/15 | 288-312 | 63 | 152.3 | ||
250QJ50-320/16 | 308-332 | 75 | 152.3 | ||
250QJ50-340/17 | 320-360 | 75 | 182.8 | ||
250QJ50-360/18 | 355-380 | 90 | 182.8 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ80-20/1 | 80 | 17-22 | 7.5 | 18 | 4 |
250QJ80-40/2 | 35/44 | 15 | 33.9 | ||
250QJ80-60/3 | 52-66 | 22 | 47.9 | ||
250QJ80-80/4 | 70-80 | 30 | 64.2 | ||
250QJ80-100/5 | 87-110 | 37 | 77.8 | ||
250QJ80-120/6 | 105-131 | 45 | 94.1 | ||
250QJ80-140/7 | 122-153 | 55 | 114.3 | ||
250QJ80-160/8 | 150/170 | 63 | 130.9 | ||
250QJ80-180/9 | 170-197 | 63 | 130.9 | ||
250QJ80-200/10 | 184-219 | 75 | 152.3 | ||
250QJ80-220/11 | 210-230 | 90 | 182.8 | ||
250QJ80-240/12 | 230-253 | 90 | 182.8 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ100-18/1 | 100 | 15-22 | 7.5 | 18 | 4 |
250QJ100-36/2 | 30-44 | 15 | 33.9 | ||
250QJ100-54/3 | 44-60 | 25 | 53.8 | ||
250QJ100-72/4 | 66-78 | 30 | 64.2 | ||
250QJ100-108/6 | 110-116 | 45 | 94.1 | ||
250QJ100-126/7 | 118-136 | 55 | 114.3 | ||
250QJ100-144/8 | 136-152 | 63 | 130.9 | ||
250QJ100-162/9 | 156-170 | 75 | 152.3 | ||
250QJ100-198/11 | 188-208 | 90 | 182.8 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ125-16/1 | 125 | 14-19 | 9.2 | 21.7 | 5 |
250QJ125-32/2 | 28-35 | 18.5 | 41.6 | ||
250QJ125-48/3 | 42-54 | 25 | 53.8 | ||
250QJ125-64/4 | 56-70 | 37 | 77.8 | ||
250QJ125-80/5 | 72-90 | 45 | 94.1 | ||
250QJ125-96/6 | 86-105 | 55 | 114.3 | ||
250QJ125-112/7 | 102-120 | 63 | 130.9 | ||
250QJ125-128/8 | 120-138 | 75 | 152.3 | ||
250QJ125-144/9 | 134-156 | 90 | 182.8 | ||
250QJ125-160/10 | 150-175 | 90 | 182.8 | ||
型 号 | 流量 | 电机功率 | 额定电流 | 出水管直径 | |
250QJ140-21/1 | 140 | 21 | 13 | 29.8 | 5 |
250QJ140-42/2 | 42 | 25 | 53.8 | ||
250QJ140-63/3 | 63 | 45 | 94.1 | ||
250QJ140-84/4 | 84 | 55 | 114.3 | ||
250QJ140-105/5 | 105 | 63 | 130.9 | ||
250QJ140-126/6 | 126 | 90 | 182.8 | ||
250QJ140-15/1 | 15 | 9.2 | 21.7 | ||
250QJ140-30/2 | 30 | 18.5 | 41.6 | ||
250QJ140-45/3 | 45 | 30 | 64.2 | ||
250QJ140-60/4 | 60 | 37 | 77.8 | ||
250QJ140-75/5 | 75 | 45 | 94.1 | ||
250QJ140-90/6 | 90 | 55 | 114.3 | ||
250QJ140-105/7 | 105 | 63 | 130.9 | ||
250QJ140-120/8 | 120 | 75 | 152.3 | ||
250QJ140-150/10 | 150 | 90G | 182.8 | ||
250QJ140-165/11 | 165 | 100G | 203.1 | ||
250QJ140-180/12 | 180 | 110G | 223.4 |
安装、启动与停车
1、安装前的检查与准备:
(1)、检查水井是否符合本泵使用条件,即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须 采取相应措施,否则不能将泵下井。
(2)、检查供电设备及供电线路能否保证电泵正常运行。
(3)、电源电压和频率是否符合使用条件。
(4)、按装箱单位检查零部件是否安全,并熟悉安装使用说明书。
(5)、检查电气线路,控制和保护装置是滞合理安全可靠。
(6)、装备好各种安装使用工具竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。
2、安装
(1)、机泵一体卸下滤水网,然后打开注水和放气孔螺栓往机内注满洁净的清水,一定确保注满,防止假满。并检查电机各部是滞漏水。发现漏水根据部件应调正胶垫上紧螺栓。
(2)、仔细检查电缆和接头有无碰伤或损坏,发现问题及时包扎。
(3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
(4)、安装保护开关和起动设备,并检查电机内水是否灌满,然后上紧注水、放气孔螺栓,从阀体顶端灌水直至从进水节处流出 瞬时起动电机(不超过1秒),看电泵转动方向是否和转向标相同,若相反,调换电源接头即可,然后上好护线板、滤水网准备安装下井。
(5)、在泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落在井台上。
(6)、再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,留一节夹板不卸将泵固定在井口上。
(7)、然后放上井盖,弯弯,闸阀出水管等。
(8)、每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。
(9)、电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
(10)、下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
(11)、大口井等安装泵时严禁人员下井。
(12)、保护开关和起动设备应配有电压、电流表、指示灯,并安装在配电盘上,放在井台周围适当的位置。
3、起动
(1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
(2)、检查三相电源线路,电压是否符合规定各种仪表,保护设备及接线正确无误后方可合闸起动。
(3)、起动后观察电流、电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。
4、停车
(1)、关闭开关停车,再起动须等5分钟或更长的时间,以防电机温升过高,停车后切断电源。
(2)、保护开关不得停用,或用铅丝铜丝加大保险丝的作法是错误的。
故 障 | 原 因 | 排 除 方 法 |
不上水或出水不足 | 1.动水位低于泵吸入口。 2.输水管漏水严重或水管脱开。 3.转子和轴松动。 4.部分叶轮松动。 5.电机反转。 6.管路堵塞。 | 1.增加输水管,若还不出水并超过水泵使用扬程范围建议换泵 2.更换输水管。 3.更换转子。 4.重新装配叶轮。 5.调换电源接头。 6.清除堵塞。 |
水泵流量降低 | 1.密封环严重磨损。 2.滤水网、导流壳、叶轮流道被堵塞。 3.电压、频率较低。 4.动水位下降超过水泵额定扬程。 | 1.更换密封环。 2.清除堵物。 3.停机待电压、频率达到规定值后再启动。 4.更换高扬程泵。 |
流过大表指针摆动 机组剧烈震动或电 | 1.泵轴或电机轴弯曲。 2.泵轴、电机轴和轴承磨损严重。 3.止推轴承磨损或损坏。 4.推力盘紧固螺母损坏。 5.推力盘破裂。 6.电机转子扫膛。 7.叶轮、转子不平衡或转子断条。 8.联接螺栓松动。 9.水泵低扬程大流量电机超载。 10.井水涌水量不够,间歇出水。 | 1.修理或更换泵轴或电机轴。 2.更换轴承。 3.更换止推轴承。 4.修好轴头,更换螺母。 5.更换推力盘。 6.找出原因进行修理。 7.重作动平衡或更换转子。 8.上紧螺栓。 9.加闸阀控制流量在工况点运行。 10.加闸阀控制出水量。 |
动嗡嗡作响 电机不能启 | 1.断相。 2.电压过低。 3.轴承抱轴。 4.叶轮密封环之间锈死等。 5.泵内有异物卡死叶轮不能转动。 | 1.检修线路或启动设备。 2.调整电压。 3.修理轴及轴承。 4.撬动水泵旋转或拆下泵重装。 5.取出异物。 |
低绕组烧毁 绝缘电阻过 | 1.接头进水。 2.绕组破坏。 3.电缆破裂。 4.电机内缺水。 5.缺相运转。 6.长时间超载运转。 7.电机埋入泥沙中。 | 1.修接头。 2.包扎或更换绕组。 3.包扎电缆。 4.电机内保证灌满清水。 5.检查线路与设备。 6.降低负荷使电机电流不超过铭牌规定值。 7.按安装要求安装电机。 |
潜水泵其它系列产品
QDT低速推流器
QXB潜水离心式曝气机
QJB潜水搅伴机
QXN内装式工程潜水泵
QSP喷泉潜水泵
QS充水湿式多级潜水泵
QY充油式潜水泵
QJ深井潜水泵
QDX潜水电泵
WQK/QG无堵塞切割绞刀式潜水泵
JYWQ自动搅匀排污潜水泵
WQ/QW无堵塞排污潜水泵
AS无堵塞切割撕裂式潜水泵
通过手机号验证后将自动下载
短信验证码已发送,可能会有延后请耐心等待
输入手机号我们将及时与您取得联系
上海海洋泵阀制造有限公司提示您:
点击立刻咨询
