QXB潜水离心式曝气机

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

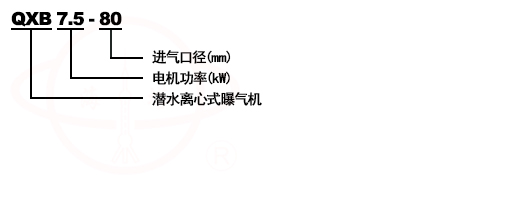

QXB潜水离心式曝气机型号意义

产品概况
QXB潜水离心式曝气机结构为直联式。QXB型产品为自吸式曝气,旋转的叶轮产生的离心力,在叶轮的进口处形成负压, 吸入空气和水,利用叶轮的动能在混合室里将一定比例的气水混合,在离心力作用下,气水二相流沿叶轮的切线方向经流道整流, 向四周方向迅速扩散,经高速切割形成的微小气泡充分与水融合,从而达到曝气充氧的效果。美观.该系列产品适用于需要固液搅拌,混合的场所。

产品用途
QXB潜水离心式曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧

工作原理
QXB潜水离心式曝气机产品为自吸式曝气,直联式结构。旋转的叶轮产生的离心力,在叶轮的进口处形成负压吸入空气和水,利用叶轮的功能在混合室里将一定比例的气水混合,在强大的离心力下,气水二相流沿叶轮的切线方向经流道整流后,向圆周方向扩散,细碎的微小气泡充分与水相融,从而达到充氧曝气的效果。

结构特点
1、自重定位,安装方便,可在不中断工艺运行的状态下自由布置
2、设计结构紧凑,利用自吸功能无需外接气源;
3、主机潜水作业减少占地面积,噪音小;
4、可直接在氧化塘中使用,节省基建成本;
5、独立移动的曝气装置,曝气时兼有搅梓功能;
6、底盘可根据用户要求作特殊设计。

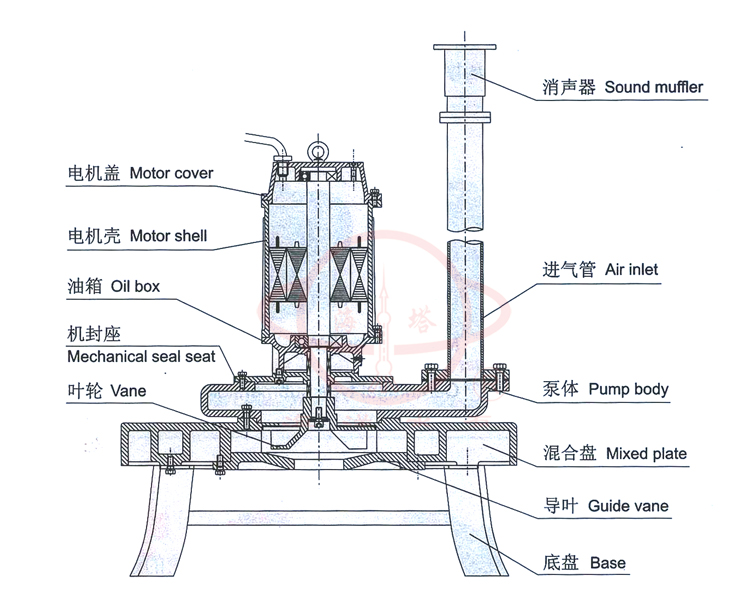

QXB离心式潜水曝气机结构特点

性能参数

型号规格	功率(kW)	额定电流(A)	叶轮转速(r/min)	作用范围Φ(m)	潜水深度(m)	空气吸入管径(mm)	进气量(m3/h)	重量(kg)
QXB0.75-32	0.75	2	1390	2.8	1～2	32	15～10	62
QXB1.5-32	1.5	3.7	1400	3.5	1～3	32	25～18	105
QXB2.2-50	2.2	5.2	1430	4.8	1～3.5	50	44～25	182
QXB3-50	3	6.8	1430	5.5	2～4	50	50～40	198
QXB4-50	4	8.8	1440	6.5	2～4	50	75～45	234
QXB5.5-65	5.5	11.8	1440	8.0	2～4.5	65	120～70	298
QXB7.5-80	7.5	15.6	1440	10	2～4.6	80	160～75	318
QXB11-80	11	22.3	1460	11	2～4.8	80	260～120	382
QXB15-100	15	30.1	1460	12	2～5	100	325～220	413
QXB18.5-100	18.5	36.5	1470	12.5	2～5	100	375～260	476
QXB22-100	22	43.2	1470	13.5	2～5.5	100	470～260	495
QXB30-150	30	56.8	1470	16	2～6	150	510～300	1200
QXB37-150	37	69.8	1480	16	2～6	150	570～390	1296
QXB45-150	45	84.2	1480	16	2～6	150	630～460	1380
QXB55-150	55	103	1480	16	2～6	150	825～620	1430

使用说明
潜水曝气机起动之前,应由一名合格的电工对该系统进行检查,确保采取下述各项所要求的电器保护措施。
1.潜水曝气机在运行前,应用0—500V兆欧表检查电机定子绕组对地绝缘电阻,不得低于1兆欧。
2.电源电压一定要在铭牌上标出的额定电压±5％的范围内,电源电压升高值不允许超过额定电压的10％,如果电源离潜水曝气机使用的地方距离较远时,电缆的截面积应当加粗,接头应尽可能少些,否则会使电压下降得太多,且接头处应密封防水。
3.四芯电缆中,带有者为地线,一般为黄绿线,为保证安全,必须将地线接牢并比其它线长出50mm。
4.检查叶轮旋转方向
使用三相电源得潜水曝气机,在潜水曝气机初次启动或每次重新安装后都应检查转动方向,移动方向不正确,会降低效率,并损坏水泵。检查方法为,潜水曝气机在安装前,应举高并作简单的启动,从底部向上看潜水曝气机的吸水口,叶轮按逆时针方向旋转。如果几台潜水曝气机连到一个控制器上,各台潜水曝气机必须单独进行检查。如果旋转方向不正确可以交换控制器上三相线中的任意两条线的位置,就能改变转动方向
