型号及规格 | 功率(kW) | 扬 程(m) | 流量(m3/h) | 管径 |
QY100-4.5-2.2 | 2.2 | 4.5 | 100 | 150/6 |
QY65-7-2.2 | 2.2 | 7 | 65 | 100/4 |
QY40-12-2.2 | 2.2 | 12 | 40 | 80/3 |
QY25-17-2.2 | 2.2 | 17 | 25 | 65/2.5 |
QY15-26-2.2 | 2.2 | 26 | 15 | 50/2 |
QY10-32-2.2 | 2.2 | 32 | 10 | 40/1.5 |
QY8.4-40/2-2.2 | 2.2 | 40 | 8.4 | 40/1.5 |
QY160-4-3 | 3 | 4 | 160 | 150/6 |
QY65-10-3 | 3 | 10 | 65 | 100/4 |
QY40-16-3 | 3 | 16 | 40 | 80/3 |
QY25-26-3 | 3 | 26 | 25 | 65/2.5 |
QY15-36-3 | 3 | 36 | 15 | 50/2 |
QY12.5-40-3 | 3 | 40 | 12.5 | 50/2 |
QY8.4-50/2-3 | 3 | 50 | 8.4 | 40/1.5 |
QY10-54/3-3 | 3 | 54 | 10 | 50/2 |
QY250-3.5-4 | 4 | 3.5 | 250 | 200/8 |
QY160-6-4 | 4 | 6 | 160 | 150/6 |
QY100-9-4 | 4 | 9 | 100 | 150/6 |
QY65-14-4 | 4 | 14 | 65 | 100/4 |
QY40-21-4 | 4 | 21 | 40 | 80/3 |
QY25-32—4 | 4 | 32 | 25 | 65/2.5 |
QY12.5-50-4 | 4 | 50 | 12.5 | 50/2 |
QY10-60/2-4 | 4 | 60 | 10 | 50/2 |
QY10-72/4-4 | 4 | 72 | 10 | 50/2 |
QY250-5-5.5 | 5.5 | 5 | 250 | 200/8 |
QY100-13-5.5 | 5.5 | 13 | 100 | 150/6 |
QY65-20-5.5 | 5.5 | 20 | 65 | 100/4 |
QY40-28-5.5 | 5.5 | 28 | 40 | 80/3 |
QY25-40-5.5 | 5.5 | 40 | 25 | 65/2.5 |
QY10-84/3-5.5 | 5.5 | 84 | 10 | 50/2 |
QY350-5-7.5 | 7.5 | 5 | 350 | 200/8 |
QY200-12-7.5 | 7.5 | 12 | 200 | 150/6 |
QY160-12-7.5 | 7.5 | 17 | 160 | 150/6 |
QY65-25-7.5 | 7.5 | 25 | 65 | 100/4 |
QY40-38-7.5 | 7.5 | 38 | 40 | 80/3 |
QY25-60/2-7.5 | 7.5 | 60 | 25 | 65/2.5 |
QY10-110/4-7.5 | 7.5 | 110 | 10 | 50/2 |
QY10-90/5-5.5 | 5.5 | 90 | 10 | 50/2 |
QY18-84/4-7.5 | 7.5 | 84 | 18 | 50/2 |
QY40-58/2-11 | 11 | 58 | 40 | 80/3 |
QY65-42/2-11 | 11 | 42 | 65 | 100/4 |
QY18-128/6-11 | 11 | 128 | 18 | 50/2 |
QY10-165/6-11 | 11 | 165 | 10 | 50/2 |
QY25-90/3-11 | 11 | 90 | 25 | 65/2.5 |
QY25-120/4-15 | 15 | 120 | 25 | 65/2.5 |
QY40-84/3-15 | 15 | 84 | 40 | 80/3 |
QY65-60/3-15 | 15 | 60 | 65 | 100/4 |
QY80-90/3-30 | 30 | 90 | 80 | 100/4 |

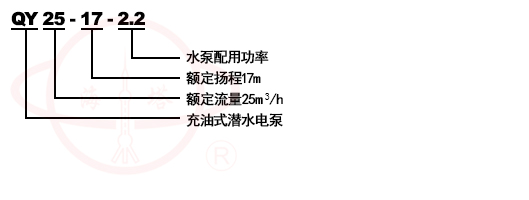

QY充油式潜水泵由水泵、电动机和密封三部分组成。 水泵部分:位于潜水泵上部,与电动机同轴,其叶轮形式有离心式混流式和轴流式三种。 电动机部分:电动机功率为2.2KW和3KW,为鼠笼型三相异步电动机,立式内充5号机械油。电机位于潜水泵下部。 密封部分:包括动密封和静密封。动密封与整体式双端面机械密封,位于电机轴伸处,即装在上盖和进水节所形成的空腔内,腔内充以5号机械油。静密封位于电泵各零件止口配合处,采用“0”形橡胶密封圈。 | |||||
堆件拆卸图 | |||||
1、接头 | 2、泵体(导向件) | 3、耳擎 | 4、导叶 | 5、转子螺线 | 6、垫圈 |
7、叶轮 | 8、调整垫片 | 9、防砂垫 | 10、封环 | 11、泵座 | 12、键 |
13、防砂圈 | 14、密封圈 | 15、尼龙轴承 | 16、轴承 | 17、格棚 | 18、进水节 |
19、整体密封盒 | 20、扩涨件 | 21、封环(143X3) | 22、上盖 | 23、轴承205 | 24、转子 |
25、轴承204 | 26、定子 | 27、出线盒螺母 | 28、护套及橡胶电缆 | 29、压紧垫圈 | 30、护套头 |
31、出线盒 | 32、封环(74X3) | 33、接线板 | 34、封环(50X3) | 35、垫片 | 36、轴承8204 |
37、下盖 |

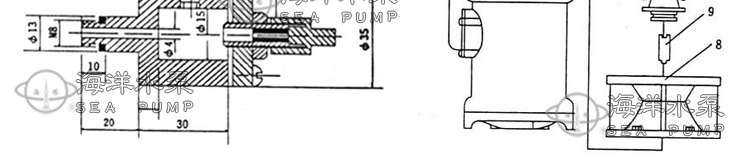

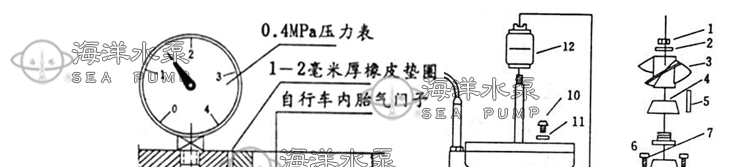

1、潜水泵正常动转2000小时左右,须更换端面机械密封整体式密封盒。并同时更换新的油,5号或10号机械油和25号变压器油或缝纫机油。 2、经过修理或更换整体式密封盒后,应作气压试验,气压试验用的接头和小接头可参照制造图。试验时将气压接头的一端旋入上盖加油螺孔内,另一端接上自行车的打气筒。将小接头的一端接在下盖加油螺孔内,另一端套上橡皮管或塑料管,并通入盛有水的容器内,打气时水中应该没有气泡冒出来;如果有气泡冒出来,说明密封盒内的第二道密封漏气了。第一道密封如果漏气的话,则反映在电机轴处有漏气现象,?可在该处滴几滴机油来鉴别有无漏气。 |
3、掉换整件密封可按下图序号顺次进行拆卸,装配时可按拆卸过程来进行。在装配时应注意保持清洁。 4、潜水泵不用时,不宜长期泡浸在水中,以免绝缘受潮,应把潜水泵吊起,放在干燥通风的室内。 5、电缆引线必须经常检查,有否开裂现象,防止漏电,触电事故,?电缆引线不宜过细过长,接头处必须烀牢,并包扎好可靠的绝缘。 6、潜水泵的叶轮,整件密封盒,尼龙轴承座,不锈钢轴套橡皎扩张件,护套、等一些易损另部件,以及各种"O"型橡胶封环,加油螺孔上的橡胶衬垫等可向当地农机部门联系或向本厂销售科函购。 7、潜水泵使用一年后应根据表面的腐蚀情况、重新涂漆、除锈处理。 8、如果当地没有条件修理潜水泵则可同我厂联系修理事宜。 |
序号 | 原 因 | 处 理方法 |
1 | 电源电压过低 电源断电 电泵叶轮卡牢 电缆断裂 电缆电压降过大 电缆插头损坏 电机的三相电缆有一相不通 电机定子绕组坏 | 必须调整到342~418伏。 找出断电原因。 拆开导向件,消除垃圾。 按规格进行调换。 必须使用较粗的电绂。 调换新的插头。 应该检查开关线头及出线有否损坏,发现损坏应该更新 重新下线,进行大修 |
