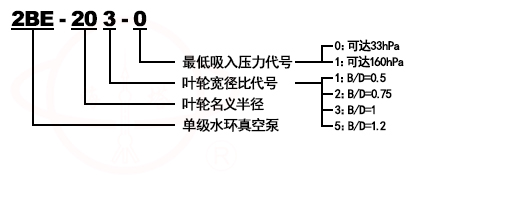

型号意义
产品概况
2BE1水环式真空泵及压缩机,是我公司在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结果材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。2BE1水环式真空泵广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。 2BE1水环式真空泵采用单级单作用的结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点,并能适应排水量大,载荷冲击波动等恶劣工况。
我们对于2BE1水环式真空泵关键部位,如分配板,叶轮和泵轴进行了系统优化设计,简化了结构,提高了性能,实现节能,采用焊接叶轮,叶片一次冲压、成型,型线合理;论彀全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体运行良好的热处理,叶片具有良好的韧性,使叶片的抗冲击,抗折弯能力得以根本保证,2BE1水环式真空泵能适应载荷冲击波动的恶劣工况。
2BE1水环式真空泵,自带气水分离器,多位置没有排气口,泵盖设有排气阀检修窗口,叶轮与分配板间隙通过定位轴两端压盖调整,安装使用方便,操作简单,便于维修。
特点
2BE1水环式真空泵相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点,是SK、2SK、SZ系列水环式真空泵理想替代产品,我公司生产的2BE1水环式真空泵及压缩机结构主要特点如下：
1、轴承全部采用原装进口轴承,保证了2BE1水环式真空泵的叶轮定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板焊接,充分保证了2BE1水环式真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE1水环式真空泵的使用寿命。
3、泵体全部采用钢板制作,提高了2BE1水环式真空泵的使用寿命。
4、2BE1水环式真空泵的轴套作为易损坏的零件,本公司全部采用高铬不锈钢制作,比普通材质寿命提高了5倍。
5、2BE1水环式真空泵皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
6、2BE1水环式真空泵联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
7、独特的上置式气水分离器节约空间,并有效降低了2BE1水环式真空泵噪声。
8、铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1水环式真空泵散热效果好。
9、机械密封(选配件)全部采用进口件,充分保证2BE1水环式真空泵在长时间运行过程中无泄漏。
10、2BE1水环式真空泵泵体内壁型线采用近似椭圆的型线以保证的抽气效果。

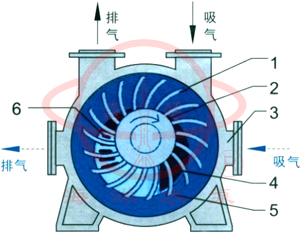

示意图
| 1 | 叶轮 |
2 | 轮毂 |
3 | 泵体 |
4 | 吸气口 |
5 | 液环 |
6 | 柔性排气口 |
使用范围
1、2BE1水环式真空泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下,允许长期连续工作。
2、2BE1水环式真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
3、2BE1水环式真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟,以免喷油或润滑不良引起泵损坏。
技术规范
型号 | 转速
(传动方式)
r/min | 轴功率
kW | 电机功率
kW | 配用电机
380V | 极限真空度
mbar | 抽气速率 | 泵重
(整机)
kg |
m3/h | m3/min |
2BE1 102-0 | 1450(直联)
1300(皮带)
1625(皮带)
1750(皮带) | 5.8
5.0
6.8
8.0 | 7.5
7.5
7.5
11 | Y132M-4
Y132M-4
Y132M-4
Y160M-4 | 33mbar
(-0.098MPa) | 235
210
270
290 | 3.9
3.5
4.5
4.8 | 311
295
311
346 |
2BE1 103-0 | 1450(直联)
1300(皮带)
1625(皮带)
1750(皮带) | 8.2
7.0
9.9
11.1 | 11
11
15
15 | Y160M-4
Y160M-4
Y160L-4
Y160L-4 | 33mbar
(-0.098MPa) | 340
300
385
412 | 5.7
5.0
6.4
6.9 | 363
347
388
388 |
2BE1 151-0 | 1450(直联)
1100(皮带)
1300(皮带)
1625(皮带)
1750(皮带) | 10.8
7.2
9.2
13.2
14.8 | 15
11
11
15
18.5 | Y160L-4
Y160M-4
Y160M-4
Y160L-4
Y180M-4 | 33mbar
(-0.098MPa) | 405
300
360
445
470 | 6.8
5.0
6.0
7.4
7.8 | 469
428
444
469
503 |
2BE1 152-0 | 1450(直联)
1100(皮带)
1300(皮带)
1625(皮带)
1750(皮带) | 12.5
8.3
10.5
15.0
17.2 | 15
11
15
18.5
22 | Y160L-4
Y160M-4
Y160L-4
Y180M-4
Y180L-4 | 33mbar
(-0.098MPa) | 465
340
415
510
535 | 7.8
5.7
6.9
8.5
8.9 | 481
437
481
515
533 |
2BE1 153-0 | 1450(直联)
1100(皮带)
1300(皮带)
1625(皮带)
1750(皮带) | 16.3
10.6
13.6
19.6
22.3 | 18.5
15
18.5
22
30 | Y180M-4
Y160L-4
Y180M-4
Y180L-4
Y200L-4 | 33mbar
(-0.098MPa) | 600
445
540
660
700 | 10.0
7.4
9.0
11.0
11.7 | 533
480
533
551
601 |
2BE1 202-0 | 970(直联)
790(皮带)
880(皮带)
1100(皮带)
1170(皮带)
1300(皮带) | 17
14
16
22
25
30 | 22
18.5
18.5
30
30
37 | Y200L2-6
Y180M-4
Y180M-4
Y200L-4
Y200L-4
Y225S-4 | 33mbar
(-0.098MPa) | 760
590
670
850
890
950 | 12.7
9.8
11.2
14.2
14.8
15.8 | 875
850
850
940
945
995 |
2BE1 203-0 | 970(直联)
790(皮带)
880(皮带)
1100(皮带)
1170(皮带)
1300(皮带) | 27
20
23
33
37
45 | 37
30
30
45
45
55 | Y250M-6
Y200L-4
Y200L-4
Y225M-4
Y225M-4
Y250M-4 | 33mbar
(-0.098MPa) | 1120
880
1000
1270
1320
1400 | 18.7
14.7
16.7
21.2
22.0
23.3 | 1065
995
995
1080
1085
1170 |
2BE1 252-0 | 740(直联)
558(皮带)
660(皮带)
832(皮带)
885(皮带)
938(皮带) | 38
26
31.8
49
54
60 | 45
30
37
55
75
75 | Y280M-8
Y200L-4
Y225S-4
Y250M-4
Y280S-4
Y280S-4 | 33mbar
(-0.098MPa) | 1700
1200
1500
1850
2000
2100 | 28.3
20.0
25.0
30.8
33.3
35.0 | 1693
1460
1515
1645
1805
1805 |
2BE1 253-0 | 740(直联)
560(皮带)
660(皮带)
740(皮带)
792(皮带)
833(皮带)
885(皮带)
938(皮带) | 54
37
45
54
60
68
77
86 | 75
45
55
75
75
90
90
110 | Y315M-8
Y225M-4
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y280M-4
Y315S-4 | 33mbar
(-0.098MPa) | 2450
1750
2140
2450
2560
2700
2870
3020 | 40.8
29.2
35.7
40.8
42.7
45.0
47.8
50.3 | 2215
1695
1785
1945
1945
2055
2060
2295 |
2BE1 303-0 | 740(直联)
590(直联)
466(皮带)
521(皮带)
583(皮带)
657(皮带)
743(皮带) | 98
65
48
54
64
78
99 | 110
75
55
75
75
90
132 | Y315L2-8
Y315L2-10
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y315M-4 | 33mbar
(-0.098MPa) | 4000
3200
2500
2800
3100
3580
4000 | 66.7
53.3
41.7
46.7
51.7
59.7
66.7 | 3200
3200
2645
2805
2810
2925
3290 |
2BE1 305-1
2BE1 306-1 | 740(直联)
590(直联)
490(皮带)
521(皮带)
583(皮带)
657(皮带)
743(皮带) | 102
70
55
59
68
84
103 | 132
90
75
75
90
110
132 | Y355M1-8
Y355M1-10
Y280S-4
Y280S-4
Y280M-4
Y315S-4
Y315M-4 | 160mbar
(-0.085MPa) | 4650
3750
3150
3320
3700
4130
4650 | 77.5
62.5
52.5
55.3
61.2
68.8
77.5 | 3800
3800
2950
3000
3100
3300
3450 |
2BE1 353-0 | 590(直联)
390(皮带)
415(皮带)
464(皮带)
520(皮带)
585(皮带)
620(皮带)
660(皮带) | 121
65
70
81
97
121
133
152 | 160
75
90
110
132
160
160
185 | Y355L2-10
Y280S-4
Y280M-4
Y315S-4
Y315M-4
Y315L1-4
Y315L1-4
Y315L2-4 | 33mbar
(-0.098MPa) | 5300
3580
3700
4100
4620
5200
5500
5850 | 88.3
59.7
61.7
68.3
77.0
86.7
91.7
97.5 | 4750
3560
3665
3905
4040
4100
4100
4240 |
2BE1 355-1
2BE1 356-1 | 590(直联)
390(皮带)
435(皮带)
464(皮带)
520(皮带)
555(皮带)
585(皮带)
620(皮带) | 130
75
86
90
102
115
130
145 | 160
90
110
110
132
132
160
185 | Y355L2-10
Y280M-4
Y315S-4
Y315S-4
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4 | 160mbar
(-0.085MPa) | 6200
4180
4600
4850
5450
5800
6100
6350 | 103.3
69.7
76.7
80.8
90.8
98.3
101.7
105.8 | 5000
3920
4150
4160
4290
4300
4350
4450 |
2BE1 403-0 | 330(皮带)
372(皮带)
420(皮带)
472(皮带)
530(皮带)
565(皮带) | 97
110
131
160
203
234 | 132
132
160
200
250
280 | Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
Y355M2-4
Y355L1-4 | 33mbar
(-0.098MPa) | 5160
5700 6470
7380
8100
8600 | 86.0
95.0
107.8
123.0
135.0
143.3 | 5860
5870
5950
6190
6630
6800 |
2BE1 405-1
2BE1 406-1 | 330(皮带)
372(皮带)
420(皮带)
472(皮带)
530(皮带)
565(皮带) | 100
118
140
170
206
235 | 132
160
185
200
250
280 | Y315M-4
Y315L1-4
Y315L2-4
Y315L2-4
Y355M2-4
Y355L1-4 | 160mbar
(-0.085MPa) | 6000
6700
7500
8350
9450
10100 | 100.0
111.7
125.0
139.2
157.5
168.3 | 5980
6070
6200
6310
6750
6920 |
注：以上所选电机功率可在大多工况下工作。如排气口压力较高(0.02~0.05MPa),则应相应加大电机功率;如2BE1真空泵正常工作时轴功率较小,也可选用接近轴功率的电机功率,如此更为节能。
注：水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。
注：以上所选电机功率可在大多工况下工作。如排气口压力较高(0.02~0.05MPa),则应相应加大电机功率;如2BE1真空泵正工作时轴功率较小,也可选用接近轴功率的电机功率,如此更为节能。 |
耗水量
型号 | 标准转速rpm | 转速范围rpm | 在以下吸入压力(mbar,绝压)时的耗水量 m3/h |
≤160 | 200 | 300 | 400 | 500 | 600 | 700 | ＞800 |
2BE1 102-0 | 1450 | 1300~1750 | 1.1 | 1.1 | 0.73 | 0.73 | 0.73 | 0.73 | 0.36 | 0.36 |
2BE1 103-0 | 1450 | 1300~1750 | 1.4 | 1.4 | 0.93 | 0.93 | 0.93 | 0.93 | 0.47 | 0.47 |
2BE1 151-0 | 1450 | 1100~1750 | 1.5 | 1.5 | 1 | 1 | 1 | 1 | 0.5 | 0.5 |
2BE1 152-0 | 1450 | 1100~1750 | 1.7 | 1.7 | 1.13 | 1.13 | 1.13 | 1.13 | 0.57 | 0.57 |
2BE1 153-0 | 1450 | 1100~1750 | 1.9 | 1.9 | 1.27 | 1.27 | 1.27 | 1.27 | 0.63 | 0.63 |
2BE1 202-0 | 980 | 790~1300 | 2.1 | 2.1 | 1.4 | 1.4 | 1.4 | 1.4 | 0.7 | 0.7 |
2BE1 203-0 | 980 | 790~1300 | 2.6 | 2.6 | 1.73 | 1.73 | 1.73 | 1.73 | 0.87 | 0.87 |
2BE1 252-0 | 740 | 558~938 | 4.4 | 4.4 | 2.93 | 2.93 | 2.93 | 2.93 | 1.47 | 1.47 |
2BE1 253-0 | 740 | 560~938 | 5.2 | 5.2 | 3.47 | 3.47 | 3.47 | 3.47 | 1.73 | 1.73 |
2BE1 303-0 | 660 | 466~743 | 8.5 | 8.5 | 6.8 | 6.8 | 5.7 | 5.7 | 2.9 | 2.9 |
2BE1 303-2 | 660 | 466~743 | - | 9.1 | 7.9 | 6.7 | 5.6 | 4.4 | 3.2 | 2.0 |
2BE1 305-1 | 660 | 466~743 | 8.2 | 8.2 | 7.8 | 7.0 | 6.0 | 5.1 | 4.2 | 3.3 |
2BE1 306-1 | 660 | 466~743 | 8.2 | 8.2 | 7.8 | 7.0 | 6.0 | 5.1 | 4.2 | 3.3 |
2BE1 353-0 | 530 | 372~660 | 11.2 | 11.2 | 9.0 | 9.0 | 7.5 | 7.5 | 3.8 | 3.8 |
2BE1 353-2 | 530 | 372~660 | - | 12.1 | 10.5 | 9.0 | 7.4 | 5.8 | 4.3 | 2.7 |
2BE1 355-1 | 530 | 372~660 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 | 4.3 |
2BE1 356-1 | 530 | 372~660 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 | 4.3 |
2BE1 403-0 | 420 | 330~565 | 16.0 | 16.0 | 12.8 | 10.7 | 10.7 | 8.7 | 7.2 | 5.4 |
2BE1 405-1 | 420 | 330~565 | 14.7 | 14.7 | 14.2 | 12.6 | 10.9 | 9.2 | 7.7 | 5.9 |
结构特点
1、轴承全部采用NSK或NTN原装进口轴承,保证了2BE1真空泵的叶轮定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE1真空泵的使用寿命。
3、泵体全部采用钢板或不锈钢板制作,提高了2BE1真空泵的使用寿命。
4、2BE1真空泵的轴套作为易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。
5、皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
6、联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
7、独特的上置式气水分离器节约空间,并有效降低了噪声。
8、铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1真空泵散热效果好。
9、机械密封(选配件)全部采用进口件,充分保证2BE1系列真空泵在长时间运行过程中无泄漏。
