CQF氟塑料磁力耐腐蚀泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

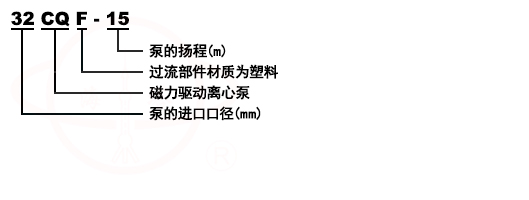

CQF氟塑料磁力耐腐蚀泵型号意义

产品简介
CQF氟塑料磁力耐腐蚀泵过流部分采用增强聚丙烯注塑成型,提高了泵的耐腐蚀等级与使用范围,能耐大多数的有机和无机酸,碱和盐。也适合于在室外大气中暴露。对应力腐蚀破裂的抗蚀性良好。
无泄漏输送腐蚀性介质的理想泵型。

结构示意图

序号	名称	序号	名称
1	轴套	6	动环
2	内磁钢总成	7	泵轴
3	隔离套	8	静环
4	外磁刚总成	9	止推环
5	泵壳	10	联接架

性能参数

型号	口径(mm)		流量 (m3/h)	扬程 (m)	汽蚀余量 (npsh)r(m)	电机功率 (kw)	转速 (r/min)	电源电压 (v)
型号	进口	出口	流量 (m3/h)	扬程 (m)	汽蚀余量 (npsh)r(m)	电机功率 (kw)	转速 (r/min)	电源电压 (v)
10CQF-3	10	8	0.9	3	7.8	0.010	2900	220
14CQF-5	14	10	1.2	5	7.0	0.12	2900	220/380
16CQF-8	16	10	1.8	8	6.0	0.18	2900	220/380
20CQF-12	20	15	2.5	12	6.0	0.37	2900	220/380
25CQF-15	25	20	5.4	15	5.0	1.1	2900	380
32CQF-15	32	25	6.5	15	6.0	1.1	2900	380
32CQF-25	32	25	4.8	25	5.5	1.1	2900	380
40CQF-20	40	32	10.8	20	3.5	2.2	2900	380
50CQF-25	50	40	12.5	25	3.5	3.0	2900	380
50CQF-32	50	40	12.5	32	3.5	4	2900	380
65CQF-32	65	50	25	32	4.0	7.5	2900	380

安装和使用说明
一、CQF氟塑料磁力耐腐蚀泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

注意事项
一、因CQF氟塑料磁力耐腐蚀泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、CQF氟塑料磁力耐腐蚀泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

故障和排除方法

故障形式	产生原因	排除方法
泵不出水	1、水泵反转2、进水管首漏气3、泵腔蓄水太少4、电压太高,启动时联轴器的滑5、吸程太高	改变电机接线杜绝漏气增加蓄水量调正电压隆低泵安装位置
流量不足	1、吸入管径太小2、叶轮流道阻塞3、扬程过高4、转速太低	调换进水管清洗叶轮开大出水阀恢复额定转速
扬程过低	1、流量过大2、转速太低	关小出水阀恢复额定转速
噪音太大	1、轴严重磨损2、轴套严重磨损3、驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	O型密封圈损坏	更换O型密封圈
