WFB立式无密封自控自吸泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

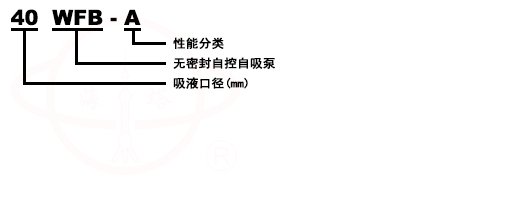

WFB型立式无密封自控自吸泵型号意义

产品概况
WFB型立式无密封自控自吸泵主要由泵体、工作叶轮（主叶轮）、副叶轮、泵轴、电机支架、电控阀、停车止回阀等装置组成。工作原理为气液混合式，在泵运转前，泵体内存在一定量的液体，泵启动后，由于工作叶轮的旋转作用。使进液管内的空气与泵体内的液体充分混合，并被排到气液分离室，气液分离室内的空气从上部逸出，液体从下部返回叶轮进口，重新和进液管的剩余空气混合，不断循环，直到把进液管内的空气全部排尽，完成自吸.

工作原理
工作原理：自吸泵的主要水力元件叶轮和泵壳与一般离心泵相似，泵腔内增加了储液室和气水分离室。WFB型无密封自吸泵，无密封应该为副叶轮动力密封，又称为流体动力密封。它可以克服填料密封及机械密封的某些不足，可以确保无泄漏。

副叶轮动力密封原理
副叶轮在工作叶轮上部，运行时和工作叶轮一起旋转，其作用是减低泵腔的压力，达到平衡轴向力和防止液体进入密封装置。副叶轮其实是依靠压力顶住工作叶轮出口处的高压液体向外泄漏，停机时副叶轮不起作用，所以应配备停机密封，防止泵腔水外流。

注意要点
因WFB型立式自吸泵的泵腔内水力损失比一般离心泵要大，所以配用功率相对较大，WFB无密封自控自吸泵的电控阀作为自吸泵的组成部分之一装在吸液口的进气管上，启泵时电控阀密闭泵体吸液管上的进气口，使自吸泵泵腔内形成真空，完成自吸全过程。
停泵时电控阀开启，空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质，确保泵腔的介质不随吸液管腔内的介质回落到吸液池中，以达到消除虹吸的目的，确保自吸泵二次自吸时正常自吸及运行，自吸泵停机后出口止回阀靠回水重力关闭，使泵腔内液体不会流出。

性能参数表

型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
40WFB-A	2900	4	6.5 8.5 10.5	25 23 20	6	40/32
40WFB-A1	2900	4	10 13.5 16	20 18 15	6	40/32
40WFB-A2	2900	2.2	5 8 10	15 13 11	6	40/32
40WFB-A3	2900	2.2	8 11 14	10 8 6	6	40/32
40WFB-AD	1450	3	4.6 6.5 7.5	16 15 13.5	6	40/32
40WFB-A4-2	2900	7.5	10 12 15	50 48 42	6	40/32
40WFB-B	2900	3	5 6 8	23 18 16	6	40/32
50WFB-A	2900	5.5	7.5 12.5 15	28 26 24	6	50/40
50WFB-A1	2900	3	8 10.5 14	21 10 17	6	50/40
50WFB-AD	1450	1.5	4.6 6.5 7.5	11.5 10 9	6	50/40
51WFB-AD1	1450	1.5	8 10 12	7 6 5	6	50/40
50WFB-B	2900	7.5	10 11 15	40 38 35	6	50/40
50WFB-B1	2900	5.5	7 12 15	33 31 29	6	50/40
50WFB-B2	2900	7.5	16 23 30	30 28 24	6	50/40
50WFB-B3	2900	2.2	6 8 12	17 15 13	6	50/40
50WFB-C-2	2900	11	8.5 12 15	58 56 54	6	50/40
50WFB-C1	2900	7.5	8.5 12 14	45 40 36	6	50/40
50WFB-E-2	2900	18.5	7.5 12 15	82 80 75	6	50/40
50WFB-E1-2	2900	15	7.5 11 14	63 60 55	6	50/40
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
65WFB-A	2900	7.5	16.5 22 28	28 25 23	6	65/50
65WFB-A1	2900	5.5	17.5 23 28	22 20 18	6	65/50
65WFB-AD	1450	3	7.5 12 16	14 12.5 10	6	65/50
65WFB-B	2900	11	16.5 26 30	40 38 35	6	65/50
65WFB-BD	1450	4	10 12.5 16	16 14 12	6	65/50
65WFB-C	2900	15	18 25 30	58 55 52	6	65/50
65WFB-C1	2900	11	18 22 25	50 45 40	6	65/50
65WFB-CD	1450	11	18 25	28 25	6	65/50
65WFB-E-2	2900	22	18 25 30	85 80 78	6	65/50
65WFB-E1	2900	15	20 22 26	63 58 55	6	65/50
65WFB-F-2	2900	37	16 25 30	128 125 122	6	65/50
65WFB-F1-2	2900	30	18 22 24	110 96 85	6	65/50
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
80WFB-A	2900	11	35 50 65	30 27 23	6	80/65
80WFB-A1	2900	7.5	31.5 42 55	24 20 17	6	80/65
80WFB-A2	2900	5.5	35 45 55	12 10.5 8.5	6	80/65
80WFB-AD	1450	4	25 30 38	11 10 9	6	80/65
80WFB-B	2900	15	50 60 65	38 35 25	6	80/65
80WFB-BD	1450	4	25 30 35	14 13 11	6	80/65
80WFB-C-2	2900	22	30 50 60	59 55 52	6	80/65
80WFB-C1	2900	15	40 45 50	46 38 33	6	80/65
80WFB-C2	2900	7.5	15 25 30	19 18 17	6	80/65
80WFB-CD	1450	5.5	18 25 30	20 18 16	6	80/65
80WFB-E-2	2900	37	30 50 60	84 80 76	6	80/65
80WFB-E1-2	2900	18.5	30 40	60 50	6	80/65
80WFB-E2	2900	11	20 25 30	27 26 24	6	80/65
80WFB-E3	2900	5.5	16 20 22	24 22 18	6	80/65
80WFB-F-2	2900	55	30 50 60	128 120 110	6	80/65
80WFB-F1-2	2900	45	26 30 40	103 95 80	6	80/65
80WFB-F2	2900	11	15 25 30	38 36 35	6	80/65
80WFB-F3	2900	11	21 23 26	34 30 26	6	80/65
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
100WFB-A	2900	18.5	100 110 120	26 22 20	6	100/80
100WFB-A	1450	18.5	100 110 120	26 22 20	6	100/80
100WFB-AD	1450	7.5	40 50 60	11 10 9	6	100/80
100WFB-B	2900	22	80 100 120	36 32 28	6	100/80
100WFB-BD	1450	11	40 50 68	14 13 11	6	100/80
100WFB-C	2900	30	80 100 120	48 45 42	6	100/80
100WFB-C1	2900	22	60 75 85	45 40 35	6	100/80
100WFB-C2	2900	11	40 50 60	20 19 18	6	100/80
100WFB-C3	2900	7.5	40 45 50	16 15 14	6	100/80
100WFB-C4	2900	30	70 100	39 37	6	100/80
100WFB-E-2	2900	55	60 80 100	87 80 75	6	100/80
100WFB-E1	2900	45	80 100 120	60 57 55	6	100/80
100WFB-E2	2900	11	40 50 55	26 25 24	6	100/80
100WFB-E3	2900	11	58 65 70	22 18 16	6	100/80
100WFB-F-2	2900	90	60 80 100	133 125 120	6	100/80
100WFB-F1-2	2900	75	80 90 100	108 90 80	6	100/80
100WFB-F3	2900	11	40 45 48	33 30 26	6	100/80
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
125WFB-A	2900	55	100 150 180	55 50 45	6	125/100
125WFB-A1	2900	45	170 185 200	40 30 26	6	125/100
125WFB-A2	1450	15	70 80 100	20 19 17	6	125/100
125WFB-AD	1450	15	100 110 120	16 15 13	6	125/100
125WFB-B-2	2900	110	120 180 220	86 80 72	6	125/100
125WFB-B1-2	2900	75	150 170 185	65 50 45	6	125/100
125WFB-B2	2900	18.5	80 100 120	26 25 24	6	125/100
125WFB-B3	2900	15	85 90 100	22 20 17	6	125/100
125WFB-C-3	2900	132	160 180	130 120	6	125/100
125WFB-C1-2	2900	110	180 190 210	105 93 80	6	125/100
125WFB-C2	2900	30	80 100 120	40 38 36	6	125/100
125WFB-C3	2900	18.5	80 85 92	29 26 23	6	125/100
125WFB-E	2900	37	70 90 110	52 50 48	6	125/100
125WFB-E1	2900	30	80 95 110	45 40 37	6	125/100
125WFB-E2	2900	22	70 85 100	38 36 30	6	125/100
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
150WFB-A	1450	30	80 120 200	28 26 19	6	150/125
150WFB-AD	1450	22	120 160 200	25 20 15	6	150/125
150WFB-AD1	1450	30	160 185 200	23 21 18	6	150/125
150WFB-AD2	1450	45	215 240 275	22 20 16	6	150/125
150WFB-B-2	2900	110	180 200 220	85 80 65	6	150/125
150WFB-B1	2900	37	160 180 195	34 29 26	6	150/125
150WFB-B2	2900	22	80 100 120	32 28 23	6	150/125
150WFB-BC	2900	45	156 180 225	40 36 30	6	150/125
150WFB-BD	1450	45	200 255 280	28 22 19	6	150/125
150WFB-BD1-2	2900	75	120 200	55 50	6	150/125
150WFB-BD2	1450	30	135 150 165	32 30 24	6	150/125
150WFB-BG-2	2900	132	160 180 200	130 125 110	6	150/125
150WFB-C-2	2900	55	180 190 210	45 38 32	6	150/125
150WFB-C1	2900	45	140 165 180	40 36 30	6	150/125
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
200WFB-AD	1450	55	250 330 350	27 25 23	5	200/150
200WFB-AD1	1450	45	260 200 350	24 22 19	5	200/150
200WFB-AD2	1450	45	280 220 380	22 19 15	5	200/150
200WFB-BD1	1450	45	200 250 300	30 28 22	5	200/150
200WFB-BD2	1450	55	310 380 450	25 18 13	5	200/150
200WFB-BD3	1450	75	240 300 350	42 37 33	5	200/150
200WFB-CD-2	1450	110	350 380 420	55 50 45	5	200/150
200WFB-CD1-2	1450	110	300 360 400	42 45 48	5	200/150
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
250WFB-AD	1450	55	290 330 360	26 25 23	5	250/200
250WFB-AD1	1450	45	400 430 470	13 8 6	5	250/200
250WFB-AD2	1450	75	340 360 400	33 31 29	5	250/200
250WFB-AD3	1450	90	500 600	28 22	5	250/200
250WFB-BD-2	1450	90	350 380 400	42 37 34	5	250/200
250WFB-BD1-2	1450	110	300 350 380	50 47 45	5	250/200
250WFB-BD2-2	1450	90	200 260 290	55 52 50	5	250/200
250WFB-BD3	1450	110	400 628 700	32 27 21	5	250/200
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
300WFB-AD	1450	90	500 550 600	26 25 23	5	300/250
300WFB-AD1-2	1450	90	370 400 430	35 33 30	5	300/250
300WFB-AD2	1450	110	600 650 1000	30 25 18	5	300/250
300WFB-AD3-2	1450	110	350 400 450	47 45 42	5	300/250
300WFB-BD-2	1450	110	300 320 345	57 55 52	5	300/250
300WFB-BD1-2	1450	220	670 780 850	55 47 40	5	300/250
300WFB-BD2-2	1450	185	590 740 900	50 40 30	5	300/250
300WFB-BD3-2	1450	185	750 850 970	45 40 35	5	300/250
300WFB-CD	1450	200	700 860 1000	45 42 38	5	300/250
300WFB-CD1	1450	220	700 780 890	58 52 45	5	300/250
型号	转速	功率	流量	扬程	吸深	口径
型号	r/min	kW	m3/h	m	m	mm
350WFB-AD	1450	90	550 600 790	27 25 23	5	350/300
350WFB-AD1	1450	145	580 690	35 33	5	350/300
350WFB-AD2	1450	132	450 500 550	43 40 37	5	350/300
350WFB-AD3	1450	145	500 540 590	50 47 45	5	350/300
350WFB-BD	1450	132	310 356 400	58 55 52	5	350/300
350WFB-BD1	1450	250	850 950 1200	55 48 40	5	350/300
350WFB-BD2	1450	280	886 980 1186	58 52 45	5	350/300
350WFB-BD3	1450	200	860 1050 1180	42 35 32	5	350/300
350WFB-CD	1450	220	1200 1320 1400	35 32 30	5	350/300
350WFB-CD1	1450	250	1000 1156 1280	42 40 35	5	350/300
350WFB-CD2	1450	280	1050 1128 1300	50 45 40	5	350/300
350WFB-CD3	1450	315	1000 1200 1360	58 50 46	5	350/300
350WFB-ED	1450	160	900 1100 1200	30 25 22	5	350/300
400WFB-AD	960	160	1450 1520 1850	20 18 15	5	400/350
400WFB-AD1	960	90	1300 1680 1800	12 10 8	5	400/350
